PicoScopes示波器有兩種主要的采集模式，一種是Block模式，對應于傳統臺式示波器的實時采集模式；另外一種是Streaming模式，對應于傳統臺式示波器的滾動采集模式。當其工作在Block模式下時，示波器每存滿所設定的Buffer（用戶可以設定使用多少Buffer）后，將數據傳輸給PC進行顯示，該模式下每兩個Buffer數據顯示之間會有相對較大的延遲，這主要是由于數據傳輸速率往往低于數據采樣速率的原因所導致的，在此模式下，儀器往往無法做到對數據的連續實時采集。

Streaming模式則是在較低采樣率模式下運行，將示波器本身的buffer作為緩存，數據直接傳輸?shù)絇C上并存儲到PC的內存或者硬盤里，該模式可實現對實時數據的連續無死區存儲，PicoScope 6軟件為了避免PC的資源被數據傳輸及處理過分占用，限制了在Streaming模式下最高10MS/s的傳輸速率，但是若基于SDK自定義編程，則最高可達150MS/s的傳輸速率。

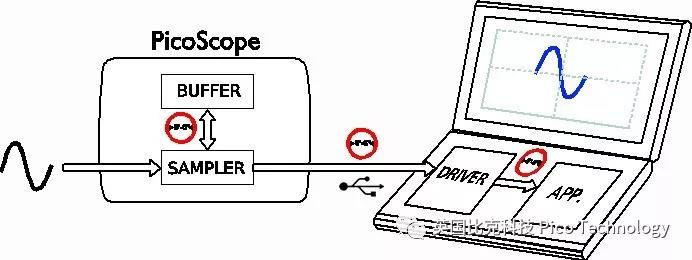

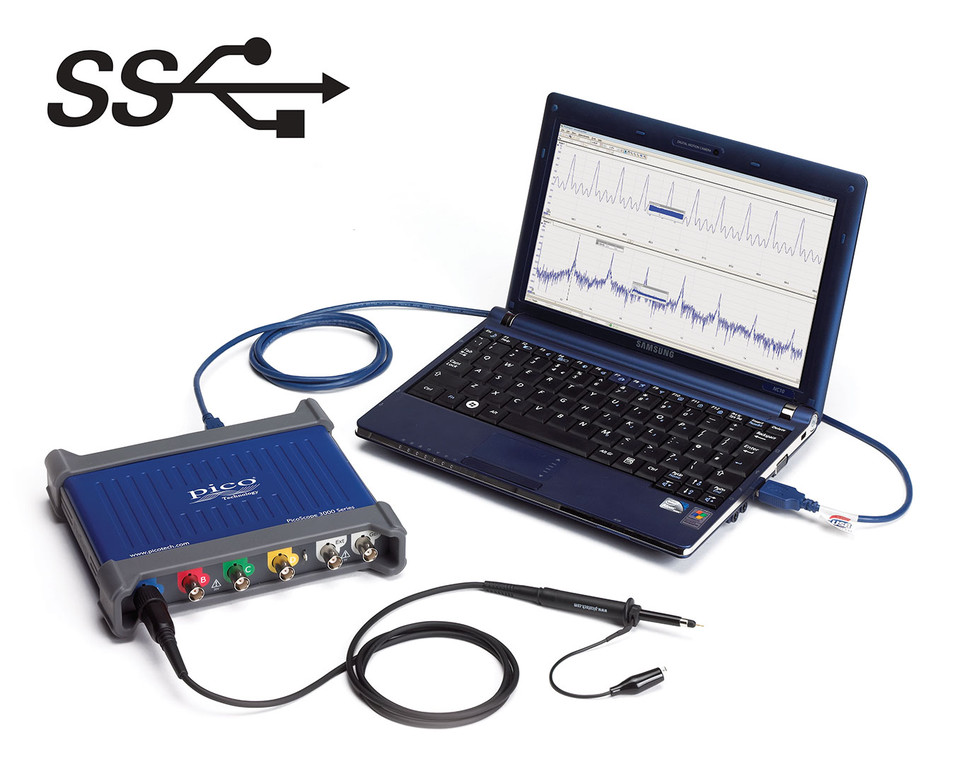

下圖1所示為PicoScope的數據傳輸示意圖。

Streaming模式可用作:

● 數據記錄

● 在SDK模式下對大量數據進行高速采集

● 在數據采集的同時對數據進行處理

● 對信號進行實時監控

在Block采集模式下，在等待抓取異常信號的同時，我們難以做到觀察波形的實時變化，因為該模式下，PC屏幕上顯示的波形是一屏一屏進行的。要想捕獲到異常的波形，則必須設置觸發，而通過觸發去監控波形意味著如果觸發條件沒有滿足（即異常信號尚未發生），示波器就不會采集波形，電腦屏幕上所顯示的波形也不會刷新，測試人員也就無法實時的觀察到波形的相關變化情況。

在Streaming采集模式下，因為波形是邊采集邊傳輸?shù)絇C上進行顯示，顯示方式是滾動顯示，且是連續采集，所以波形的任何實時變化都可以被觀察到。當然，在Streaming采集模式下，我們依然可以設置觸發，然而Streaming模式下的觸發和Block模式下的觸發有不同之處，Streaming模式下即使設置了觸發，PicoScope依然可以實時的采集、顯示當前的波形，而一旦觸發條件得到了滿足，PicoScope即采集滿足觸發條件的波形并執行觸發后的動作（如停止采集、繼續采集等）。這使得Streaming采集模式能夠實現對信號進行實時監控和準備觸發捕獲異常波形同時進行的能力。

在PicoScope 6軟件中，可以通過設定Collection Time來控制在多大的Timebase下進入Streaming采集模式，如下圖2、圖3為設置步驟。

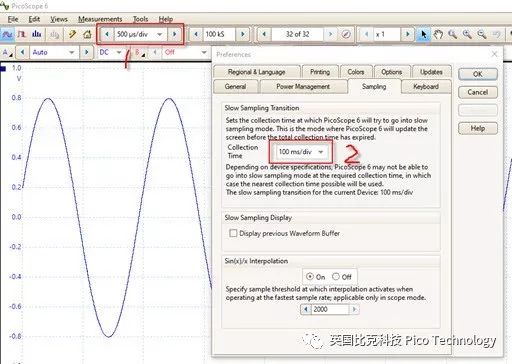

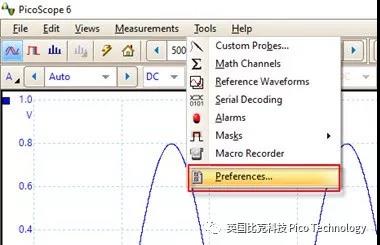

圖2 進入偏好設置（Preferences）界面                   圖3 設置Collection Time

Collection Time（對應于Timebase，當實際Timebase值大于等于此值時示波器自動切換到Streaming模式）

下圖4所示為使用PicoScope在Streaming模式下監控工頻信號并觸發幅度突變時的信號。當觸發未發生時，波形會在觸發點左側實時刷新顯示，當觸發條件滿足后，觸發點右側被符合觸發條件的信號填滿。

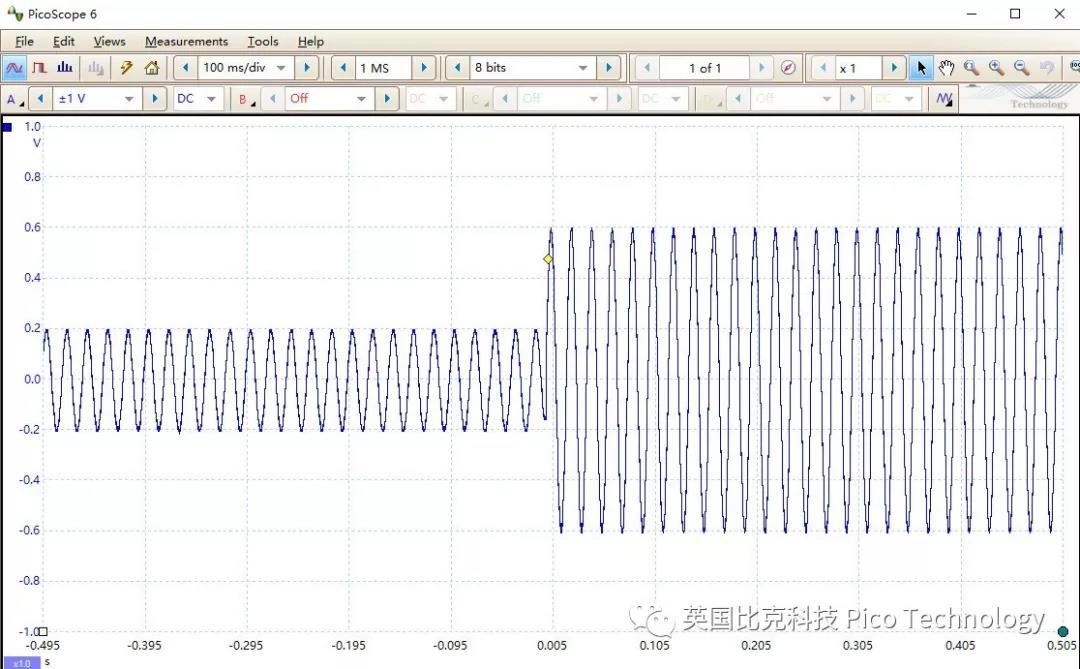

圖4 利用PicoScope的Streaming模式實時監控50Hz的工頻信號并觸發獲取幅度突變時的信號

下圖5所示為使用PicoScope在Streaming模式下監控直流電壓并觸發抓取掉電時的信號波形。在信號掉電發生前，直流波形停留在觸發點左側并保持實時刷新，當?shù)綦姲l(fā)生后，即滿足了下降沿觸發條件，觸發點右側顯示界面被填滿。

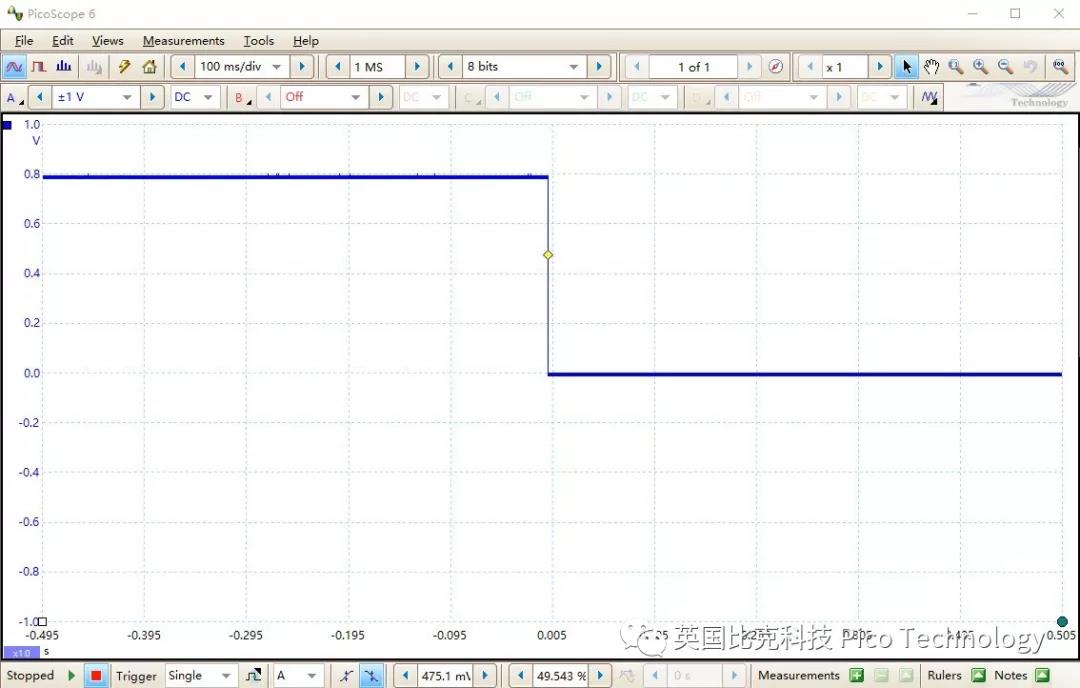

圖5 利用PicoScope的Streaming模式實時監控直流信號并觸發獲取掉電時的信號波形
