如何使用PicoScope示波器測量相位漂移？

   除了在PicoScope 6軟件中測量出信號周期和偏移時間，然后用偏移時間除以信號周期再乘以360°得到相位偏移值或者使用相位標尺的方法外，還可以在PicoScope 6軟件中自定義一個函數來實現。函數公式如下：

   acos(integral(A*B)/(sqrt(integral(A*A))*sqrt(integral(B*B)))/Pi*180

   其中integral(A*B)/(sqrt(integral(A*A))*sqrt(integral(B*B))為相關公式，用于計算出A和B之間的相關系數。其值為1時表示正相關，此時兩個波形完全相同；其值為-1時，表示負相關，表示兩個波形相同但是相位相反；其值為0時，表示兩個波形完全不相關。計算出相關系數后，再將其轉換為相位度數即為A和B信號的相位漂移。

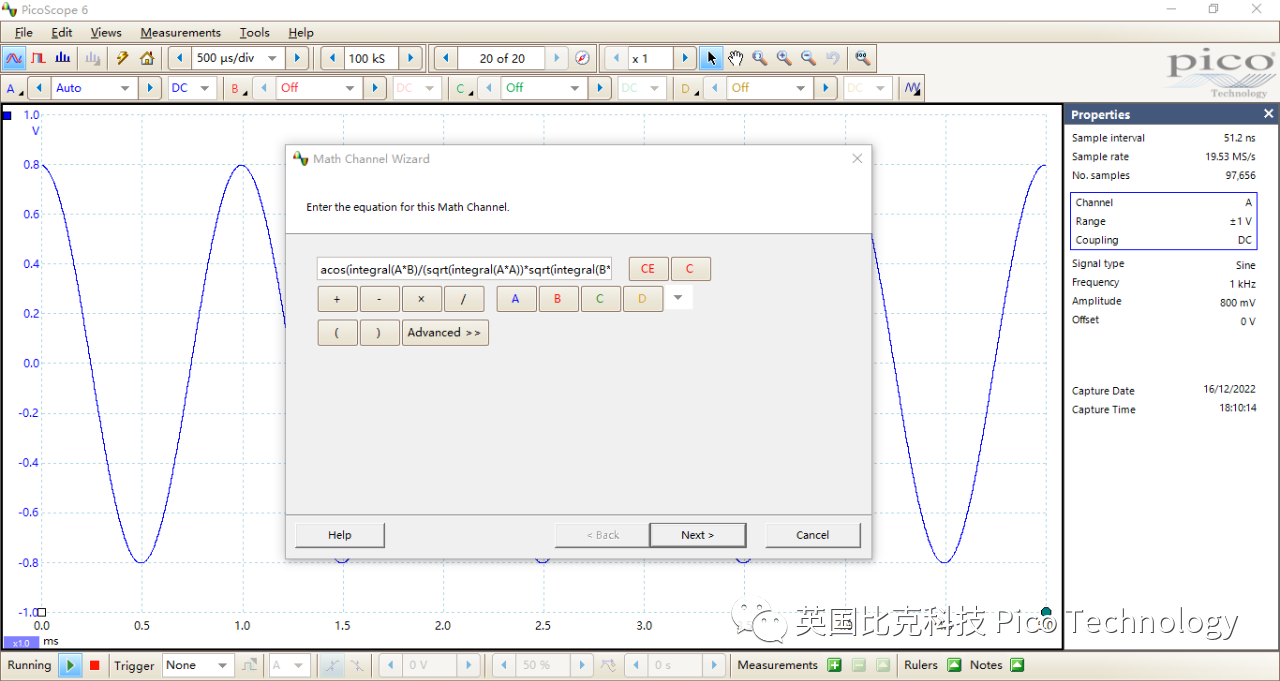

   在PicoScope 6或者PicoScope 7軟件中的高級函數編輯窗口（Tools/Math Channels打開函數創建向?qū)В┲休斎肷鲜龉剑缦聢D1所示：

           圖1 在PicoScope 6中輸入相位漂移計算公式

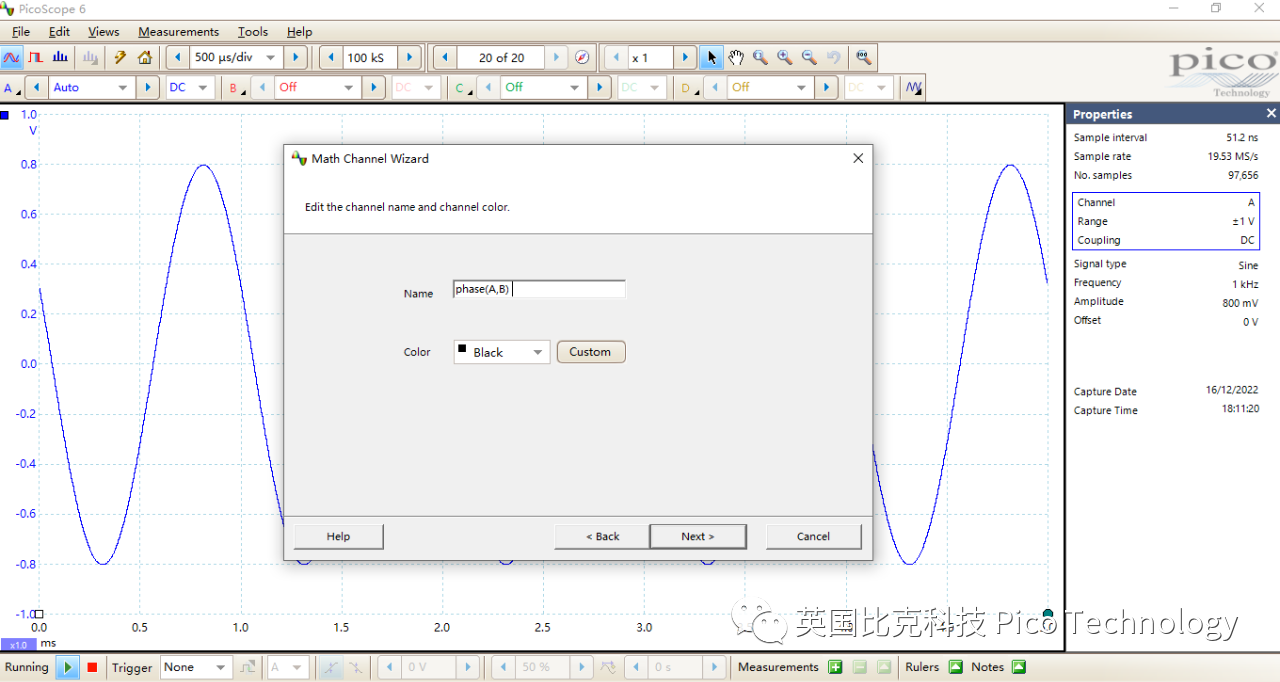

函數曲線名稱修改為Phase（A，B），便于在PicoScope 6軟件界面中更為直觀的顯示測量結果，如下圖2所示：

           圖2 修改函數曲線名稱為phase(A, B)

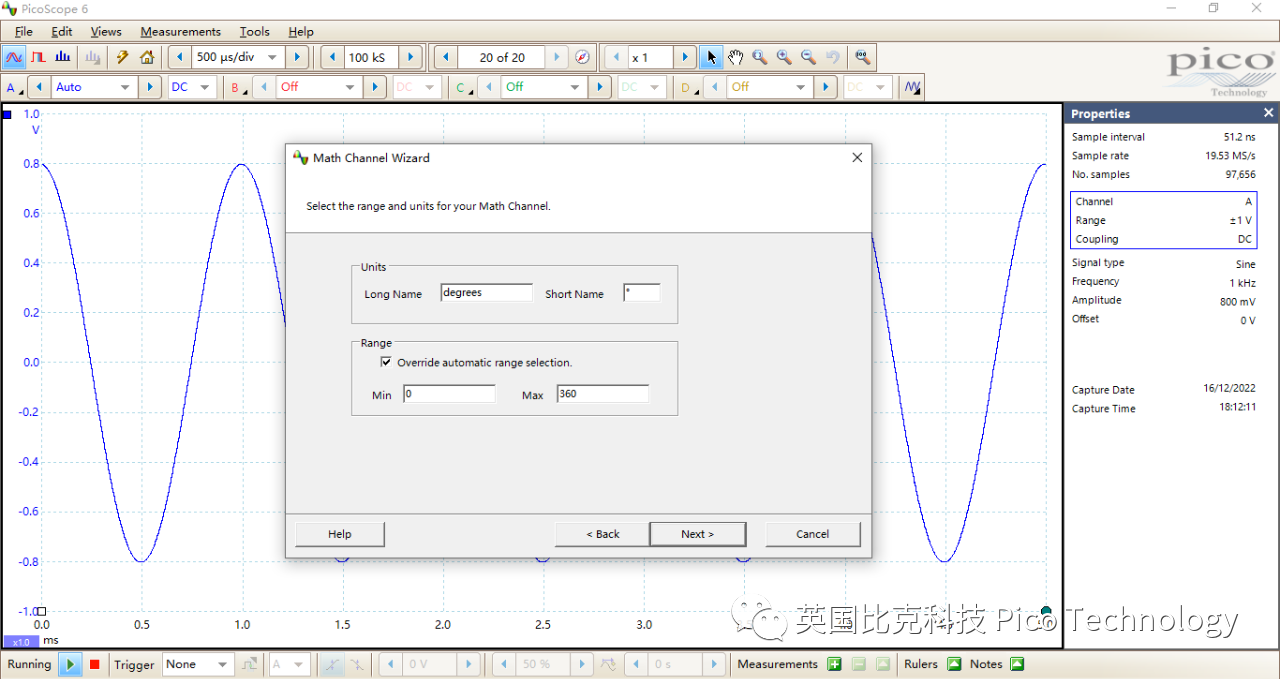

繼續將函數曲線的刻度單位設置為度數，如下圖3所示：

             圖3 設置函數曲線單位為度數

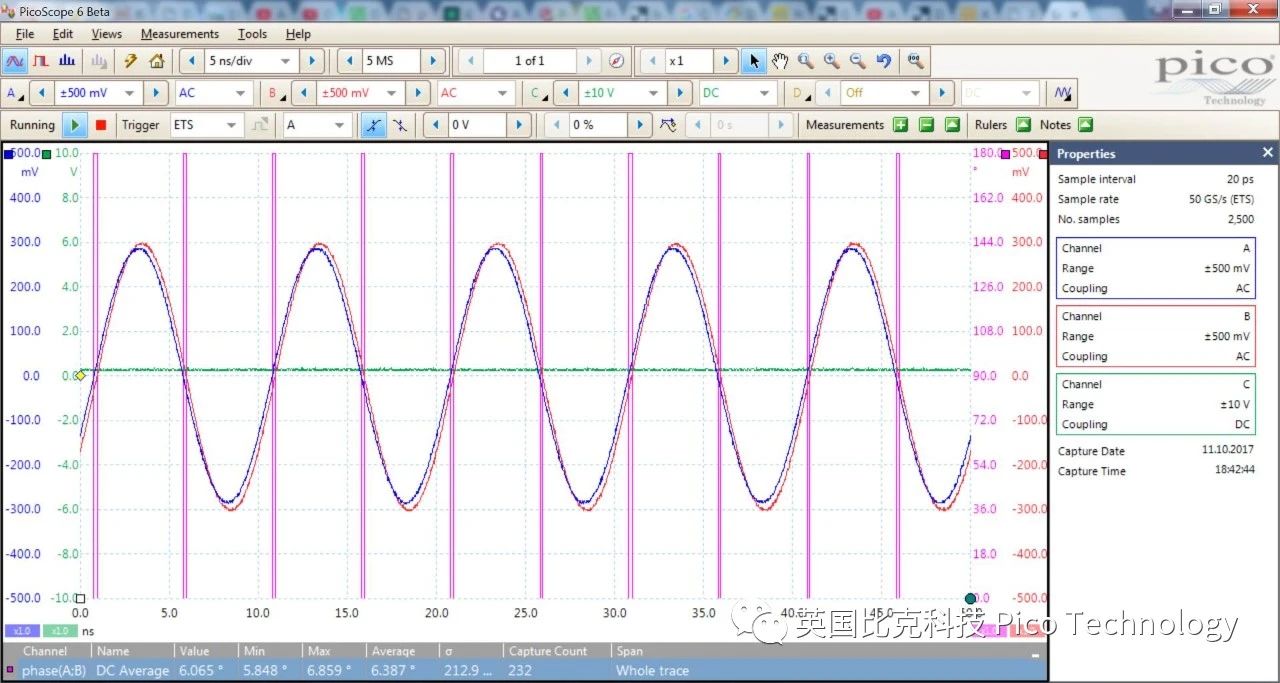

   最后在PicoScope 6軟件中增加自動測量參數直流平均（DC Average），測得Phase(A, B)函數曲線的直流平均（DC Average）值，即為兩個波形之間的相位偏移，如下圖4所示。

                             圖4 兩個正弦信號的相位漂移測量結果
