PicoScope 6000E 系列超深內存、高性能示波器和 MSOPicoScope 6000E 系列為您提供最深的捕獲存儲器，作為任何價格的任何示波器的標準配置——總共高達 4 GS。這種超深內存允許示波器以 5 GS/s 的最大采樣率捕獲 200 ms 的波形。使用 PicoSDK 時，通過將示波器的整個內存分配給單個波形，最大 5 GS/s 的采樣率可以保持更長的捕獲時間，最長可達 800 毫秒。SuperSpeed USB 3.0 接口和硬件加速確保即使長時間拍攝也能流暢響應。PicoScope 6000E 系列為您提供對當今高性能嵌入式計算機和下一代嵌入式系統設計進行嚴格測試所需的波形存儲器、分辨率和分析工具。

超深內存
PicoScope 6000E 系列示波器具有高達 4 千兆樣本的波形捕捉內存 – 比競爭的示波器大許多倍。深度內存可實現最大采樣速率下的長時間波形捕捉。實際上，PicoScope 6000E 系列示 波器可使用 200 ps 分辨率捕捉時長超過 200 毫秒的波形。相反，具有 10 兆樣本內存的示波器捕捉同樣的 200 毫秒波形分辨率將只能達到 20 ns。示波器可以在您已啟用的模擬通道和 MSO 端口之間自動共享捕捉內存。
例如，當您需要捕捉數據包間隔較長的快速串行數據或以毫秒為間隔的納秒激光脈沖時，深度內存具有無可比擬的價值。它在其他方式上也很有用：PicoScope 允許您將捕捉內存劃分為 多個段，最多可達 10000 段。您可以設置觸發條件以在每個段中保存獨立的捕捉，各個捕捉之間的死區時間可小至 300 ns。采集數據后，您可一次一個段地逐步查看內存，直至找到您正在 查找的事件。

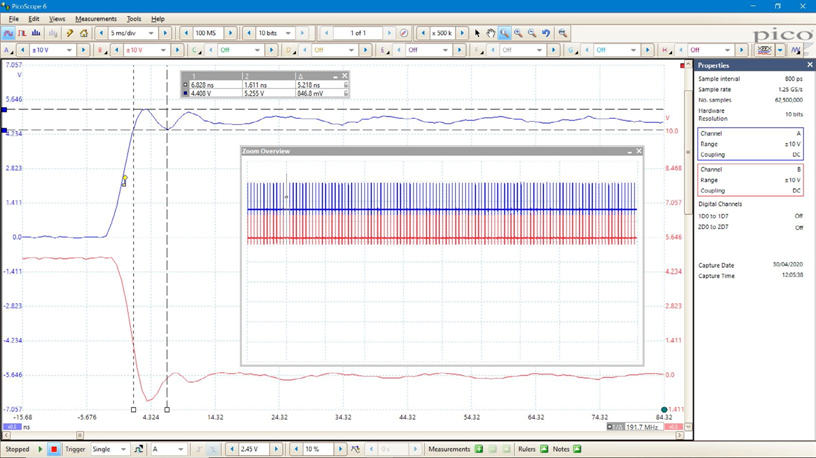

包括功能強大的工具，可使您管理與檢驗所有這些數據。除了遮罩限值測試和色彩余暉模式等功能，PicoScope 6 軟件使您能夠縮放波形，最大可達 1 億倍。通過“縮放概覽”窗口，可輕松 控制縮放區域的大小與位置。波形緩沖區、串行解碼和硬件加速等其他工具可與大容量內存配合使用，使 PicoScope 6000E 成為市場上功能最為強大的示波器。

硬件加速引擎（HAL4）
當您啟用深度內存時，某些示波器運行會很吃力；屏幕更新速率會變慢且控件會變得毫無響 應。PicoScope 6000E 系列通過在示波器內部使用專門的第四代硬件加速 (HAL4) 引擎，避 免了這種限制。它的大規模并行設計可以有效地創建要在 PC 屏幕上顯示的波形圖像，并可以在屏幕上每秒 連續捕捉和顯示 25 億個樣本。硬件加速引擎消除了 USB 連接或 PC 處理器性能成為瓶頸的任何擔心。

信號保真度
細致入微的前臺設計與屏蔽可減少噪音、串擾與諧波失真。PicoScope 6000E 系列示波器展 現出了高達 60 dB SFDR 的動態性能。使用 PicoScope 6，當您利用探針測量電路時，可以充分相信您在屏幕上看到的波形。

DeepMeasure
一個波形，數百萬個測量。 波形脈沖和周期的測量對于電氣和電子設備性能的驗證非常關鍵。
DeepMeasure 可為已捕獲波形中的任何單個周期提供重要波形參數的自動測量，如脈沖寬度、上升時間和電壓等。對于每個已觸發的采集或組合的多個采集，最多可以顯示 100 萬個周 期?？梢苑奖愕貙Y果進行排序、分析并與波形顯示關聯，或導出為 CSV 文件或電子表格，供進一步分析。
例如，將 DeepMeasure 與 PicoScope 的快速觸發模式配合使用，可捕獲 10000 個脈沖并快速查找具有最大或最小振幅的脈沖，或者使用示波器的深度內存可錄制一個波形的一百萬個 周期，并導出每個單邊沿的上升時間，以便進行統計分析。

標配高端功能

購買PicoScope并不像從其他示波器公司購買，在這些示波器公司中，可選的附加功能會大大提高價格。在我們的示波器范圍內，高端功能（如串行解碼，掩碼極限測試，高級數學通道，分段存儲器，基于硬件的時間戳和信號發生器）均已包含在價格中。
作為標準配置，PicoScope 可以解碼1-Wire、ARINC 429、BroadR-Reach、CAN & CAN FD、DALI、DCC、DMX512、Ethernet 10Base-T、Fast Ethernet 100Base-TX、FlexRay、I2C、I2S、LIN、M anchester、Modbus ASCII (RS-232/RS-485) 以及 Modbus RTU (RS-232/RS-485)、PS/2、SENT Fast、SENT Slow、SPI、UART (RS-232/RS-422/RS-485) 和 USB (1.0/1.1) 協議數據，隨著 免費軟件的升級，以后將開發和提供更多的協議。為了保護您的投資，示波器中的PC軟件和固件都可以更新。Pico Technology長期以來一直通過軟件下載免費提供新功能。我們兌現了未來不斷增強的承諾。我們產品的用戶通過成為終身客戶并經常向同事推薦我們來獎勵我們。

PicoSDK? - 編寫您自己的 App
我們的免費軟件開發套件 PicoSDK 使您能夠編寫您自己的軟件，并包含有用于 Windows、macOS 和 Linux 的驅動程序。我們的公司GitHub頁面上提供的示例代碼顯示了如何通過接口 與第三方軟件包（如 National Instruments LabVIEW 和 MathWorks MATLAB 等）進行交互的方法。
除了其他功能，驅動程序支持數據流傳輸，這是一種以超過 300 MS/s 的速率將無間隔連續數據直接捕捉到您的 PC 或主計算機的模式，因此您將不會受到示波器捕捉內存大小的限制。流 模式中的采樣速率受 PC 規格和應用程序負載的約束。

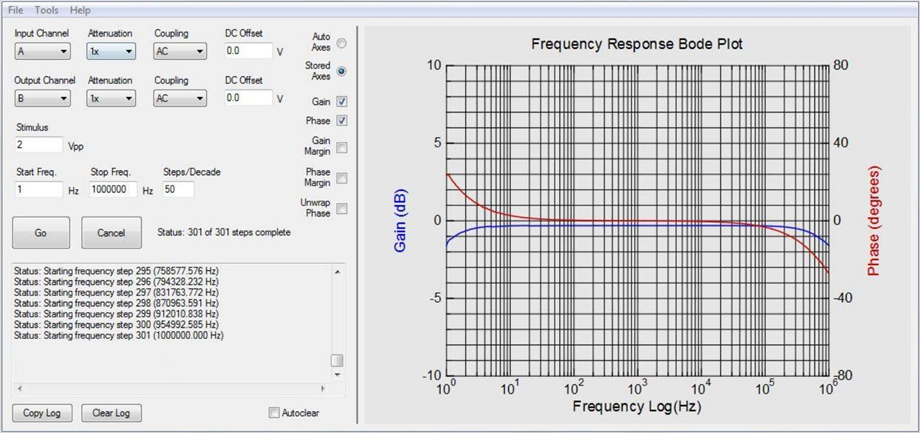

同時，我們還有一個活躍的 PicoScope 用戶社區，用戶可在我們網站上的測試和測量論壇及 PicoApps部分分享代碼和整個應用程序。此處顯示的“頻率響應分析儀”就是該論壇上很受歡 迎的一款應用程序。
