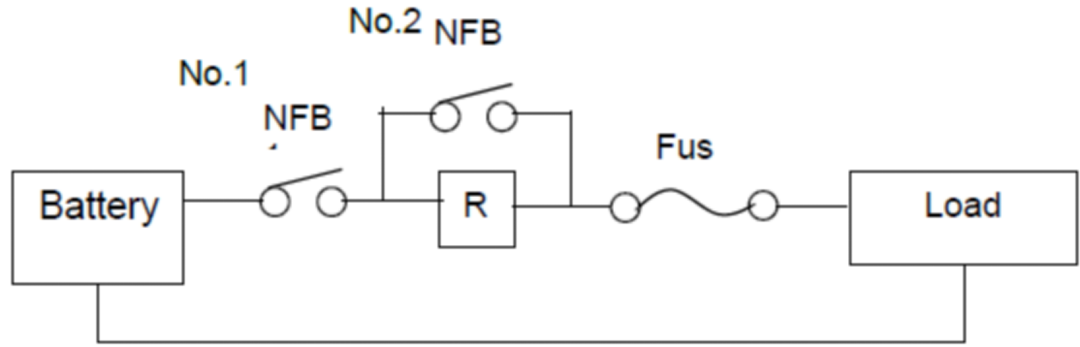

在進行電池充放電測試的應用時,為了確保電子負載使用上的安全操作,可以根據以下示意圖進行接線. 先閉合NO.1 NFB,使電流經過R電阻,避免瞬間高壓給負載內部器件造成損傷老化. 5秒后,再閉合NO.2 NFB,就可以開始進行放電測試了。

     在傳統的生產中，由于電池放電的過程中會造成電池的兩端電壓不斷的下降，如果要維持輸出恒定電流，我們就需要不斷的減小放電電阻。如果通過人工手動操作是很難精確控制的，這時選擇使用APM電子負載就可以完美解決這個問題，既減少了工人的工作，也提高了測試的精度。

     在APM電子負載菜單里,選擇電池,進入到功能設置界面,APM獨特的三種放電模式(恒電流\恒電阻\恒功率)供客戶任意選擇使用,四種測試結束條件:(結束電壓\超時\結束瓦時\結束安時),滿足任一種測試條件,都會自動停止測試。

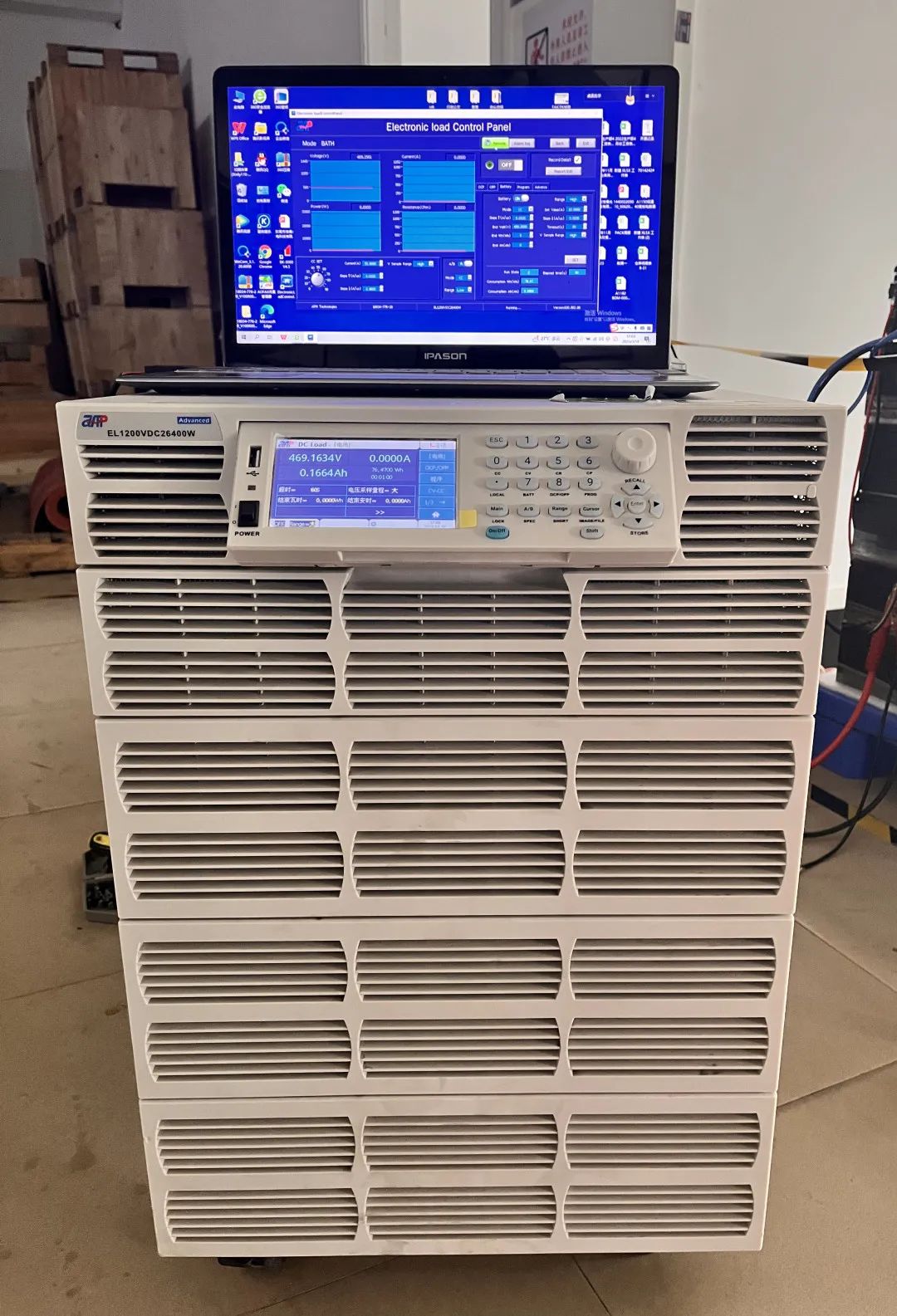

      客戶使用APM電子負載測試電池放電場景.客戶選擇了恒電流模式,設置好放電電流\時間\容量\結束電壓等參數.開始進行測試APM電子負載非常準確的控制電流,并且界面會顯示出實時當前損耗的電池容量及放電時間，隨著電池的電壓逐漸降低，電子負載及時準確的調整，穩定電流，在經過一段時間后，電池電壓下降到結束電壓值時，電子負載立刻停止了測試。通過APM電子負載的上位機軟件，我們可以導出電池的放電實時數據表格。測試過程方便簡潔，結果準確。
