PicoScope 和示波器基礎

本章介紹在使用 PicoScope 軟件之前需要了解的基本概念。如果以前使用過示波器，則大多數內容 對于您來說都很熟悉。您可跳過示波器基礎部分而直接轉到特定于PicoScope的信息。如果從未使 用過示波器，請花幾分鐘時間至少閱讀示波器基礎和 PicoScope基礎主題。

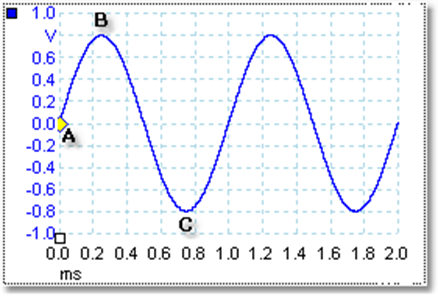

示波器基礎示波器是顯示電壓與時間關系圖的測量儀器。例如，下圖中所示是在示波器的某一輸入通道上連接各 種電壓時，屏幕上的典型顯示內容。

示波器上的顯示內容始終從左到右讀取。信號的電壓與時間的關系特征被繪制為稱為軌跡的線條。在 本例中，該軌跡為藍色，且從點 A開始。從圖中可看出，該點左側的電壓軸上的數字為0.0，表示該 處電壓為 0.0 V（伏特）。繼續查看點 A 下方，可看到時間軸上的數字為0.0，表示該點的時間為0.0 ms（毫秒）。點 B 位于 0.25 毫秒后，電壓已升至 0.8 伏特的正峰值。點 C 位于開始后 0.75 毫秒處，電壓降至 – 0.8 伏特的負峰值。1 毫秒后，該電壓重新升至 0.0 伏特，新的周期即將開始。此類信號稱為正弦 波，是將會遇到的無限種信號類型之一。

大多數示波器都允許您調整顯示內容的垂直和水平刻度比例。垂直刻度比例稱為電壓范圍（至少在本 例中，可以使用其他單位的刻度，如毫安培）。水平刻度比例稱為時基，以時間單位衡量，本例中使 用毫秒。

PicoScope 基礎

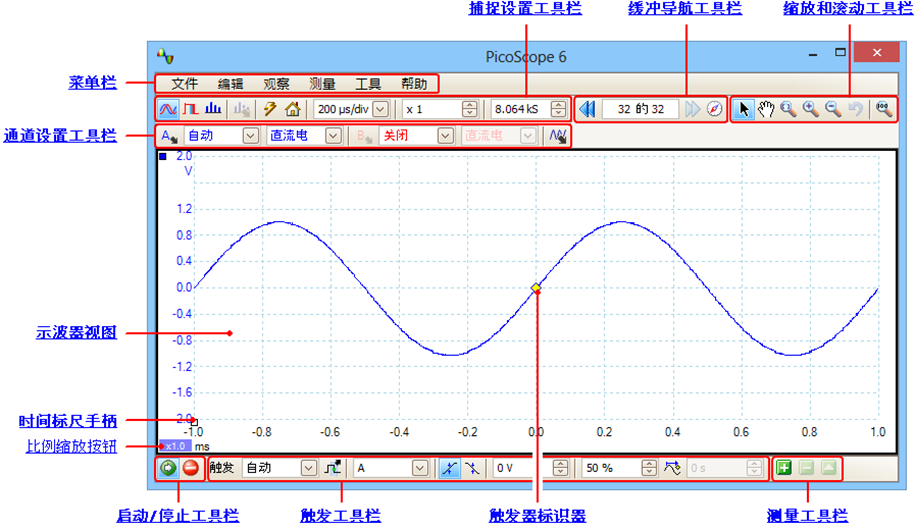

PicoScope 可生成簡單的顯示內容，如示波器基礎主題中例子所示，但還是具有許多高級功能。以 下屏幕截圖顯示出 PicoScope 窗口。單擊任何下劃線標簽可了解更多信息。請參閱 PicoScope 窗口 了解這些重要概念的解釋。

注意： 根據連接的示波器的功能以及對PicoScope程序應用的設置，PicoScope主窗口中可能還會 出現其他按鈕

示波器視圖

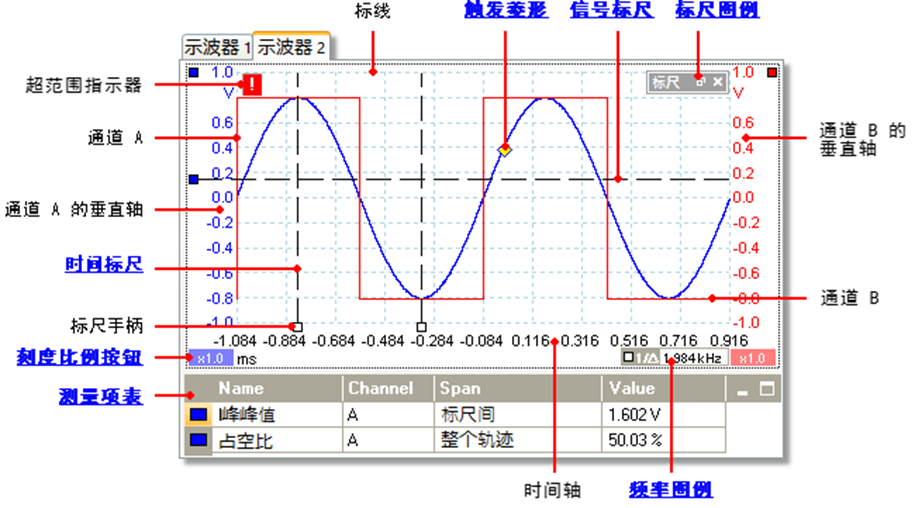

示波器視圖顯示出從示波器捕捉的數據，以信號幅度與時間的關系圖的形式顯示。（請參閱示波器基 礎了解這些概念的更多信息）。PicoScope 打開時只顯示一個視圖，但您可以使用“觀察”菜單添 加更多視圖。與傳統示波器的屏幕類似，示波器視圖中顯示出具有通用水平時間軸的一個或多個波 形，并在一個或多個垂直軸上顯示信號電平。每個視圖都可顯示與示波器中的通道數相同的波形。單 擊以下標簽之一以了解有關某一功能的更多信息。
