AMETEK加州儀器Sequoia系列高性能回饋式交直流源載模擬器具有電源輸出模式、能量回饋模式和電子負載模式，是全四象限的交直流電源。在儲能變流器測試應用中，Sequoia系列產品用作電網/負載模擬器，可完成多項測試內容，并具有典型的優勢特性。

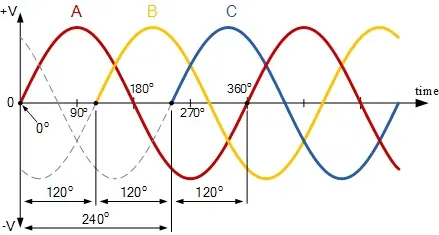

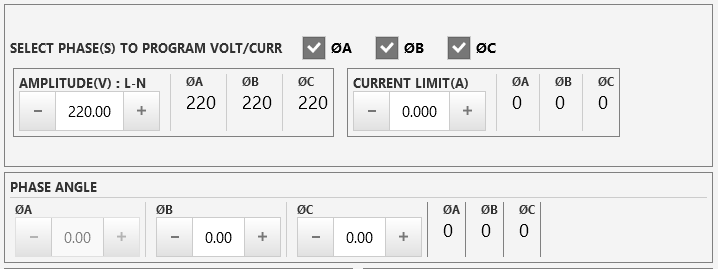

Sequoia系列的22.5kVA/30kVA/45kVA型號產品支持單相和三相輸出模式，90kVA型號產品支持三相輸出模式。各相支持獨立調節及編程控制，可分別設置不同的電壓和相角，完成儲能變流器的三相不平衡測試。

當儲能變流器檢測到并入電網的電壓出現異?；蝾l率超過要求的正常范圍時，應能夠及時斷開與電網的電氣連接。測試時，電網模擬器需要改變電壓或頻率設置，從而驗證儲能變流器的響應特性。

Sequoia系列產品可以通過序列輸出功能輕松設置多步驟的電壓，頻率，電壓+頻率的變化，步進分辨率可達500us，完美應對測試要求。

電網電壓可能會因為故障或者負載變化而短暫升高或降低，此時接入電網中的儲能變流器應當能夠保持在網狀態，并提供無功功率以維持電網電壓。

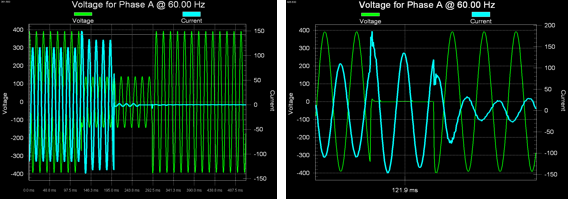

Sequoia系列產品序列功能可真實模擬高/低電壓穿越測試所需的電網表現，根據不同的法規要求設置上升/跌落幅度、持續時間、回調時間等參數，支持單相、雙相、三相變化。其步進分辨率可達500us，高電壓可達715VacL-N每相，低電壓時承受較高的無功電流，不會因為觸發電源的保護導致測試無法進行。

當電力系統發生短路故障引起電壓跌落時，儲能變流器應能夠注入動態的無功電流，并進行并網電壓的追蹤。對于三相或兩相短路故障，考核電壓為并網點線電壓；對于單相接地短路故障，考核電壓為并網兩點相電壓。

Sequoia系列產品支持模擬電壓跌落或相電壓零壓差狀態，完成標準的測試內容。

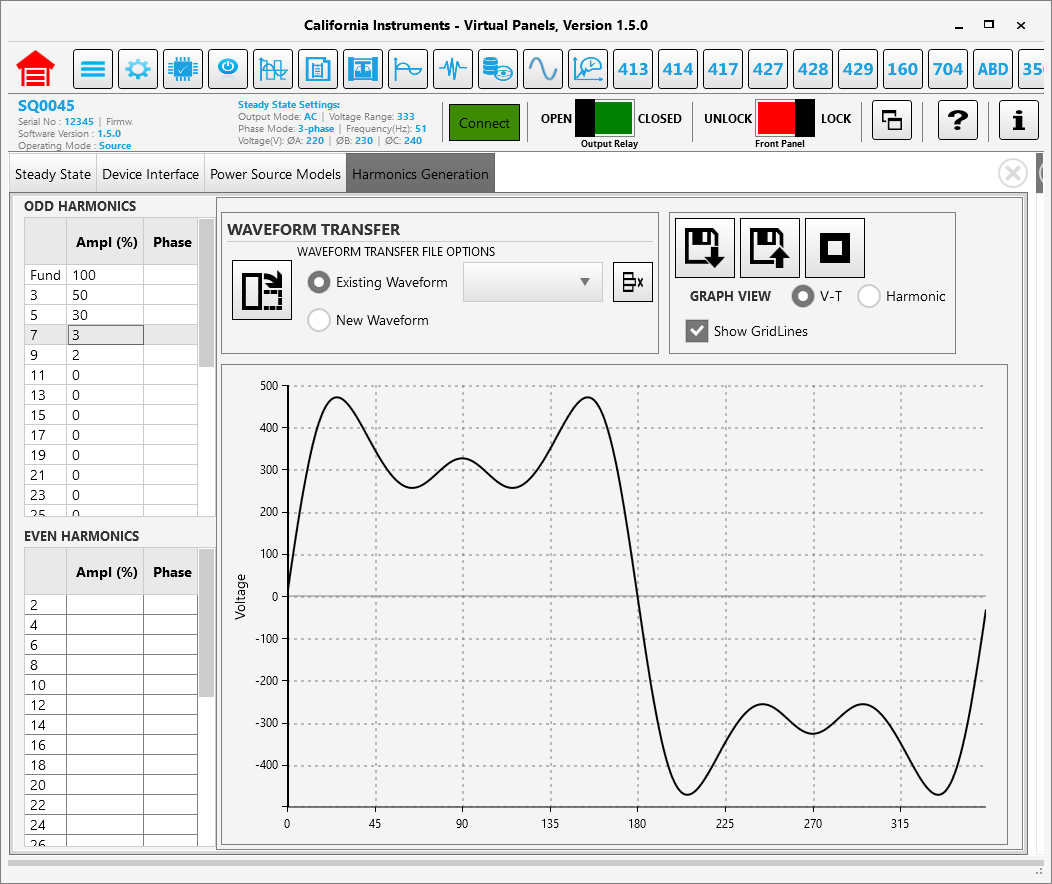

Sequoia系列產品能夠生成諧波抗擾度測試所需的諧波波形，測試儲能變流器在存在較大失真的公共電網中的表現。最多可編輯50次諧波，并可設置每次諧波成分的數值和相角。

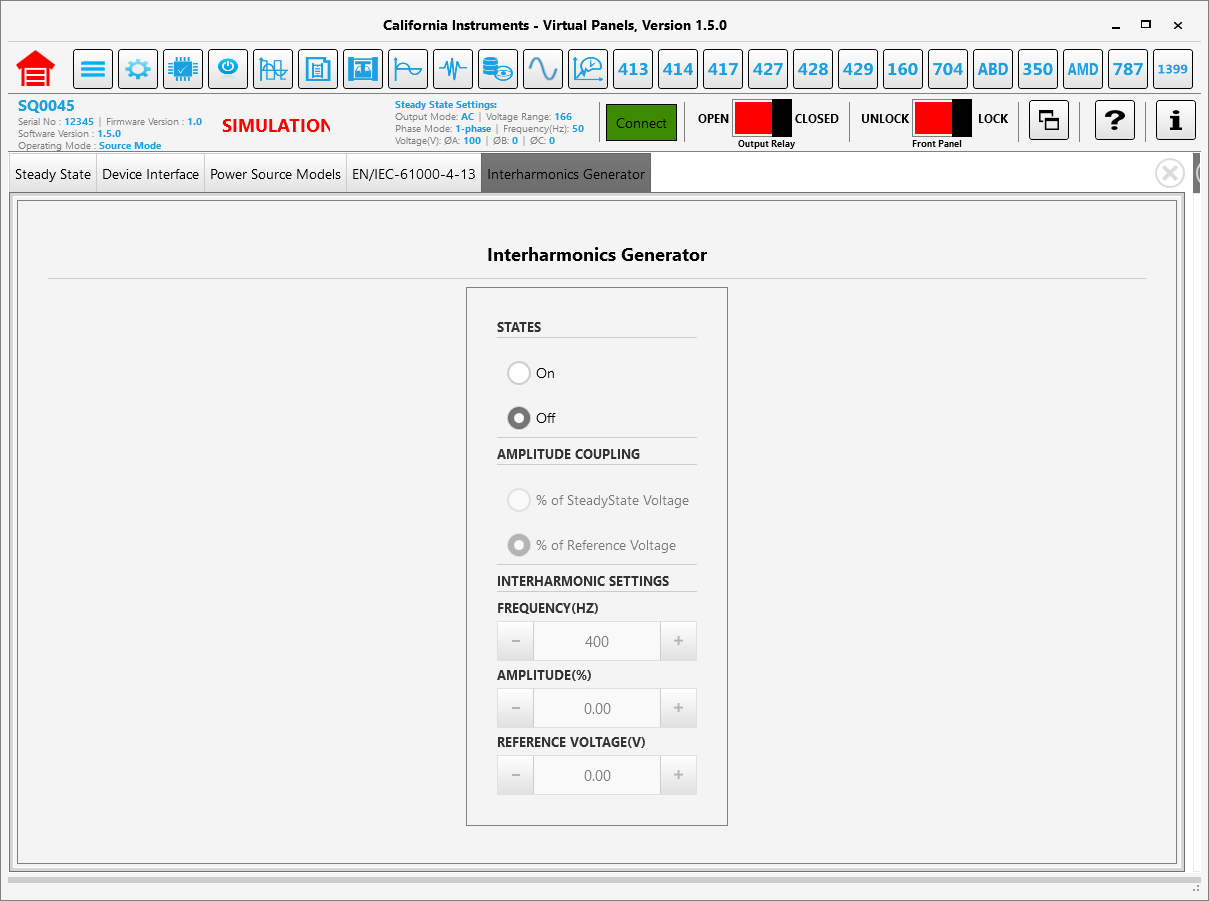

增加-IEC選件后，Sequoia系列產品具有了硬件支持的間諧波輸出能力，可以輸出疊加間諧波成分的電壓波形，更加真實的模擬電網輸出。

儲能變流器離網模式下，Sequoia系列產品可作為交流負載使用，以測試其帶載能力。

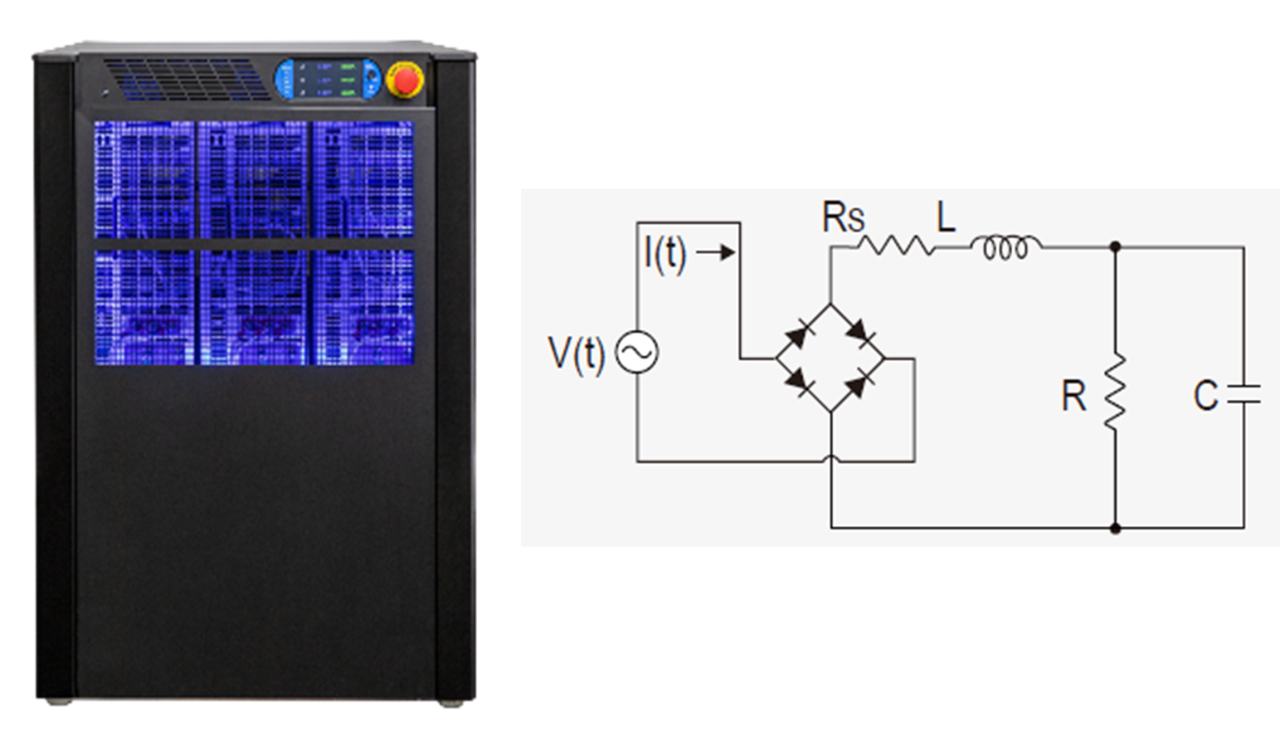

Sequoia系列產品具有回饋式電子負載模式，提供精準可控的線性和非線性負載模擬，包括高峰值因數和可變功率因數負載；且負載電流回饋到公共電網，最大限度地降低能源成本。

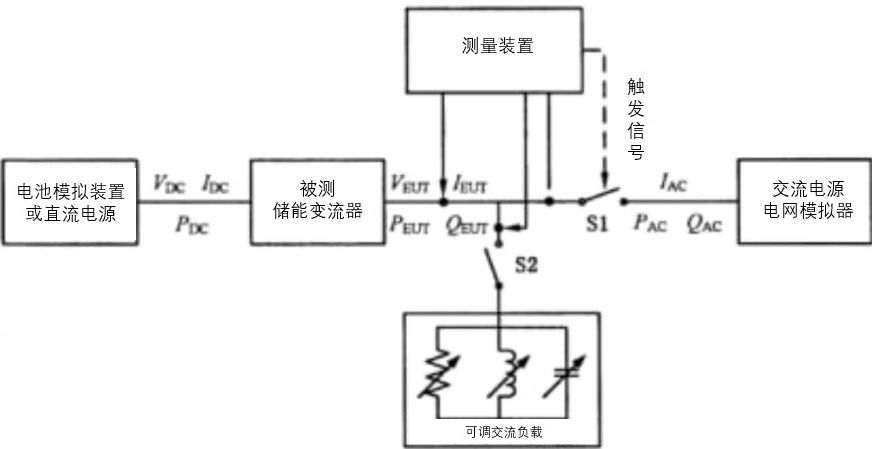

并網條件下，儲能變流器應該具備快速檢測孤島且做出響應的能力；具備并離網切換功能的設備應在一定時間內按照設定的條件轉入離網運行模式，建立穩定的電壓和頻率交流輸出。

Sequoia系列產品滿足防孤島測試要求，負載模式具備可編程RLC功能, 可獨立設定R, L, C值，模擬系統中負載狀況，支持切換連接狀態，響應迅速。

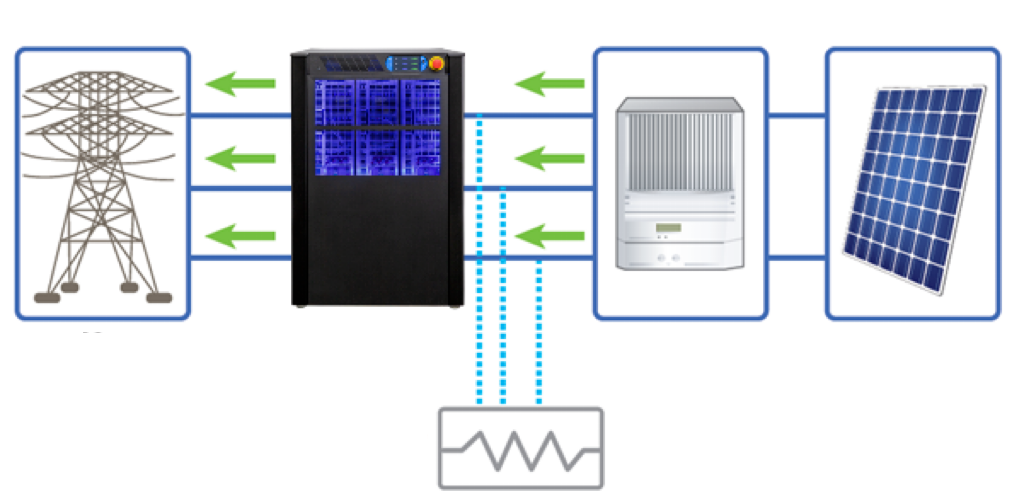

儲能變流器測試驗證時會產生大量電能， Sequoia系列產品具有能量回饋功能，支持交流和直流電力的雙向流動，無需配置負載消耗能量，簡化系統搭建，降低能耗，提高效率；在接受能量反饋時還可對被測物進行監控，提供相應的控制和保護，提高測試系統的安全性。

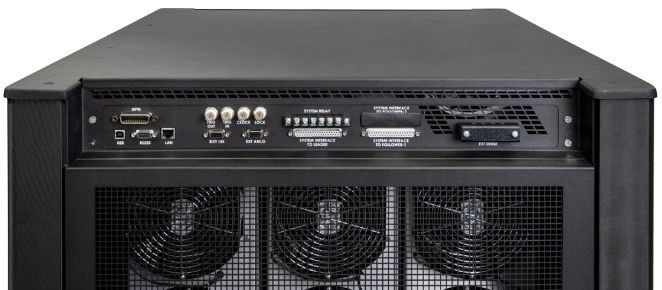

Sequoia系列產品標配RS232、 USB、LAN接口，選配GPIB接口，支持SCPI指令編程控制，便于與儲能變流器協同搭建一體化系統。相對于前面板控制，軟件控制更加的簡單便捷，同時支持很多獨特的功能。
