1、產品簡介
PXIe-X2112合肥中科采象科技有限公司自主研發的一款1GSPS、16-bit、2通道任意波形發生器。該模塊具有高性能FPGA，板載4GB DDR4大容量緩存，支持生成高速且精密的任意波形，為用戶提供精準的測試信號，滿足各種復雜測試和仿真的應用需求。

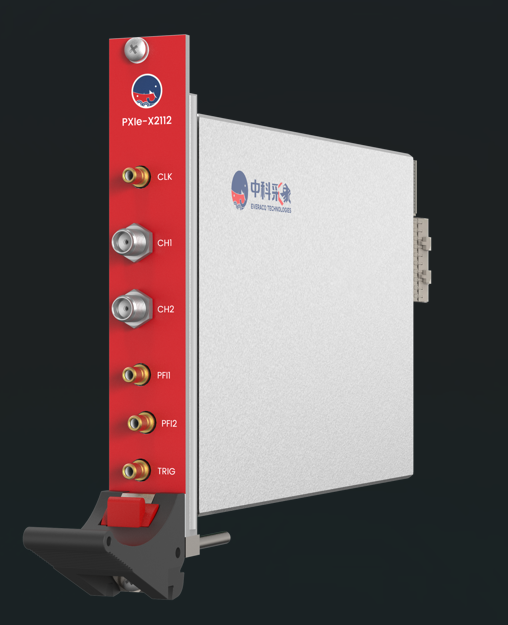

2、產品圖片
3、功能特點
l 高速、高精度、多通道：1GSPS、16-bit、2通道
l 易集成：開放FPGA，支持用戶自定義算法
l 大容量緩存：4GB DDR4緩存
l 適用性強：適用于Windows和Linux系統
4、應用場景
l 高速瞬態信號記錄
l 寬帶信號分析
l 中頻信號采集
l 質譜分析
l 核與粒子物理實驗
l 激光雷達回波采集
l 科研與軍工
5、技術參數
更新率 | 1GSPS |
垂直分辨率 | 16-bit |
通道數 | 2通道 |
連接器 | SMA |
模擬帶寬 | DC-300MHz@0.25Vpp/0.5Vpp、DC-150MHz@1Vpp/2Vpp、DC-80MHz@5Vpp/10Vpp |
耦合方式 | DC耦合 |
輸入阻抗 | 50Ω |
Vpp | 0.25Vpp/0.5Vpp/1Vpp/2Vpp/5Vpp/10Vpp |
觸發模式 | 單次觸發、正常觸發、自動觸發 |
觸發源 | 通道自觸發、強制觸發、外觸發、系統觸發 |
外部觸發輸入 | 1路，模擬觸發，SMB連接器 |
外部時鐘輸入 | 1路，10MHz方波，SMB連接器 |
時鐘源 | 板載時鐘、外部時鐘、系統同步時鐘 |
PFI | 雙向通用I/O接口：2路，SMB連接器 |
總線 | PCIe gen 3 ×8 |
板載緩存 | 4GB DDR4 |
功耗 | 30W |
工作環境 | -20°C~+50°C，10%~90%RH 無冷凝 |
存儲溫度 | -30°C~+70°C |
尺寸 | PXIe 3U/1Slot，20mm×100mm×160mm(W×D×H) |
操作系統 | Win7及以上 32位/64位；Linux 64位 |
