1、產品簡介
PXIe-X3010是合肥中科采象科技有限公司自主研發的一款精密授時及同步觸發模塊，支持GPS、White Rabbit外部授時接口，同步精度和時鐘精度最高可達5ps（RMS），可輕松構建多機箱、多通道、高精度同步采集系統。該模塊搭配XCKU060高性能FPGA，板載2GB DDR4大容量緩存，方便用戶和OEM產商集成自定義實時信號處理算法。

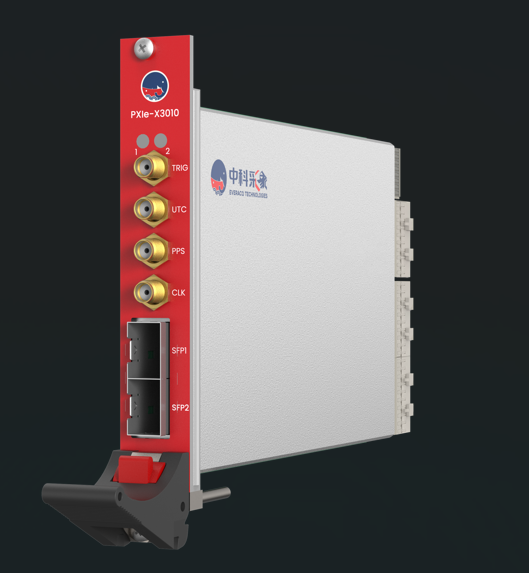

2、產品圖片
3、功能特點
l 精度高：同步精度和時鐘精度最高可達5ps（RMS）
l 易擴展：支持多通道、多機箱擴展
l 易集成：開放FPGA，支持用戶自定義算法
l 大容量緩存：2GB DDR4緩存
l 適用性強：適用于Windows和Linux系統
4、應用場景
l 高速瞬態信號記錄
l 寬帶信號分析
l 中頻信號采集
l 質譜分析
l 核與粒子物理實驗
l 激光雷達回波采集
l 科研與軍工
5、技術參數
外部授時 | GPS、White Rabbit |
同步精度 | 5ps（RMS） |
時鐘精度 | 5ps（RMS） |
UTC | 1路，LVTTL，SMA連接器 |
PPS | 1路，LVTTL，SMA連接器 |
外部時鐘輸入 | 1路，10MHz方波，SMA連接器 |
時鐘源 | 板載時鐘、外部時鐘、系統同步時鐘 |
觸發模式 | 單次觸發、正常觸發、自動觸發 |
觸發源 | 強制觸發、外觸發、系統觸發 |
外部觸發輸入 | 1路，模擬觸發，SMA連接器 |
SFP | 光纖接口：2路，10Gbps，SFP+端口 |
總線 | PCIe gen3 ×8 |
板載緩存 | 2GB DDR4 |
功耗 | 14W |
工作環境 | -20°C~+50°C，10%~90%RH 無冷凝 |
存儲溫度 | -30°C~+70°C |
尺寸 | PXIe 3U/1Slot，20mm×100mm×160mm(W×D×H) |
操作系統 | Win7及以上 32位/64位；Linux 64位 |
