1、產品簡介
PCIe-X1063是合肥中科采象科技有限公司自主研發的一款125MSPS、16-bit、4通道的高速數字化儀，采用高速大容量數據緩存和高速數據交換技術，適用于高速、瞬態信號的精確捕獲，可用于構建多通道、高精度、同步采集系統。

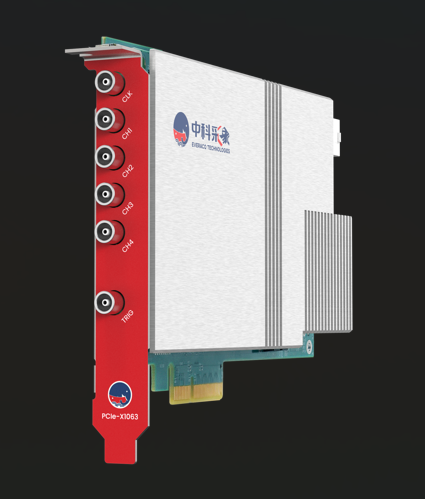

2、產品圖片
3、功能特點
l 高速、高精度：125MSPS、16-bit
l 通道數：4通道
l 模擬帶寬：DC-55MHz
l DC/AC耦合，軟件可選
l 50Ω/1MΩ輸入阻抗，軟件可選
l 同步：多通道同步采集，同步精度高達100ps(RMS)
l 多量程：支持“±0.5V、±1V、±5V、±10V”4 個輸入量程范圍
l 易集成：開放FPGA，支持用戶自定義算法
l 1路外部觸發接口、1路外部時鐘接口
l 1GB DDR3緩存
l 適用于Windows和Linux系統
4、應用場景
l 高速瞬態信號記錄
l 寬帶信號分析
l 中頻信號采集
l 質譜分析
l 核與粒子物理實驗
l 激光雷達回波采集
l 科研與軍工
5、技術參數
采樣率 | 125MSPS |
垂直分辨率 | 16-bit |
通道數 | 4通道 |
連接器 | LEMO |
模擬帶寬 | DC-55MHz |
耦合方式 | DC/AC耦合，軟件可選 |
輸入阻抗 | 50Ω/1MΩ，軟件可選 |
輸入量程 | ±0.5V、±1V、±5V、±10V，軟件可選 |
有效位 | 11.8-bit@10MHz |
同步性 | <100ps(RMS) |
工作模式 | 觸發模式、流盤模式 |
觸發模式 | 單次觸發、正常觸發、自動觸發 |
觸發源 | 通道自觸發、強制觸發、外觸發 |
TRIG | 外部觸發接口：1路，模擬觸發，LEMO連接器 |
CLK | 外部時鐘接口：1路，10MHz/100MHz方波/正弦波，LEMO連接器 |
時鐘源 | 板載時鐘、外部時鐘 |
總線 | PCIe Gen2.0×4 |
板載緩存 | 1GB DDR3 |
功率 | 18W |
工作環境 | -20°C~+50°C，10%~90%RH 無冷凝 |
存儲溫度 | -30°C~+70°C |
尺寸 | PCIe 3U/1Slot，20mm×111mm×160mm(W×D×H) |
操作系統 | Win7及以上 32位/64位；Linux 64位 |
