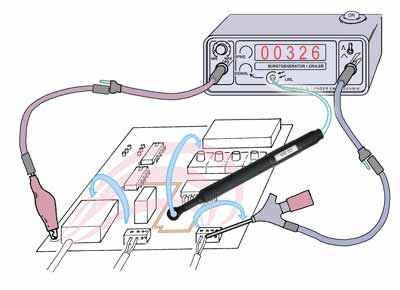

E1抗干擾性開發系統是一套集成電路板開發過程中進行抗干擾分析的 EMC工具系統。采用E1抗干擾開發系統，能夠快速精準地定位脈沖群干擾和靜電放電干擾的原因（薄弱點），使工程師開發人員能夠準確針對薄弱點設計恰當?shù)?EMC措施，
并且使用 E1 評估 EMC措施的效果。E1 檢測設備的搭建空間小，適宜于在電子元件開發人員的工作場地使用。E1 用戶手冊對EMC工作機制以及集成電路板去干擾的基本測量策略作出詳細描述。E1 組套包括一個脈沖群干擾和靜電放電干擾發生器、九種不同的電場和磁場源、以及其他各類附件。E1系統能幫助你定位系統的敏感點并找出有效的手段使得你的產品盡早通過以下標準測試：
快速瞬變電脈沖群測試（EN61000-4-4, GB/T-17626.4）
靜電放電測試（EN61000-4-2, GB/T-17626.2)

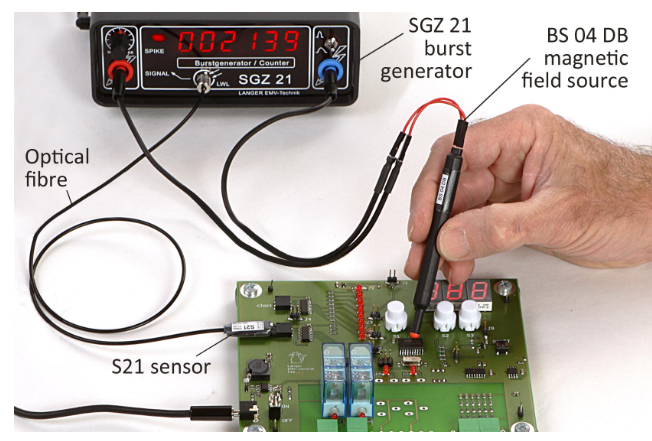

1xSGZ 21, 脈沖群發生器 - 脈沖密度計數器 | 1xE1 acc |
1xS21, 光學傳感器（10 Mbps） | 1xNT FRI EU |
1xBS 02 | 1xE1 case, System case |
1xBS 04DB, 磁場源探頭 | 1xE1 m, E1系列 用戶手冊 |
1xBS 05D, 磁場源 | |
1xBS 05DU, 磁場源探頭 | |
1xES 00, 電場源探頭 | |
1xES 01, 電場源探頭 | |
1xES 02, 電場源探頭 | |
1xES 05D, 電場源探頭 | |
1xES 08D, 電場源探頭 | |
1xMS 02, 磁場探頭 |
S21 光學傳感器 | |
傳輸范圍 | DC...10 Mbps |
光纖接口 | 2.2 mm ? |
電源電壓 | (3-5) V |
電流輸入 | 10 mA |
SGZ 21 脈沖群發生器 - 脈沖密度計數器 | |
脈沖參數 | |
上升時間 | ca. 2 ns |
波尾時間 | ca. 10 ns |
峰值 | ca. 0...1500 V |
光學輸入 | |
光纖 | 2.2 mm |
最大頻率 | 5 MHz |
最小脈沖寬度 | 100 ns |
電源電壓 | 12 V / 200 mA |
尺寸 (L x W x H) | (154 x 100 x 62) mm |
 |
