E1 set 抗干擾開發系統

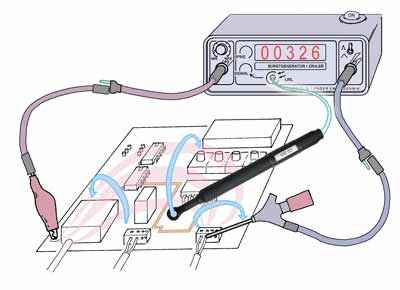

E1抗干擾性開發系統是一套集成電路板開發過程中進行抗干擾分析的 EMC工具系統。采用E1抗干擾開發系統，
能夠快速精準地定位脈沖群干擾和靜電放電干擾的原因（薄弱點），使工程師開發人員能夠準確針對薄弱點設計恰當?shù)?EMC措施，
并且使用 E1 評估 EMC措施的效果。E1 檢測設備的搭建空間小，適宜于在電子元件開發人員的工作場地使用。
E1 用戶手冊對EMC工作機制以及集成電路板去干擾的基本測量策略作出詳細描述。
E1 組套包括一個脈沖群干擾和靜電放電干擾發生器、九種不同的電場和磁場源、以及其他各類附件。
E1系統能幫助你定位系統的敏感點并找出有效的手段使得你的產品盡早通過以下標準測試：
快速瞬變電脈沖群測試（EN61000-4-4, GB/T-17626.4）
靜電放電測試（EN61000-4-2, GB/T-17626.2)

Delivery content

Technical parameters

S21 光學傳感器
傳輸范圍	DC...10 Mbps
光纖接口	2.2 mm ?
電源電壓	(3-5) V
電流輸入	10 mA

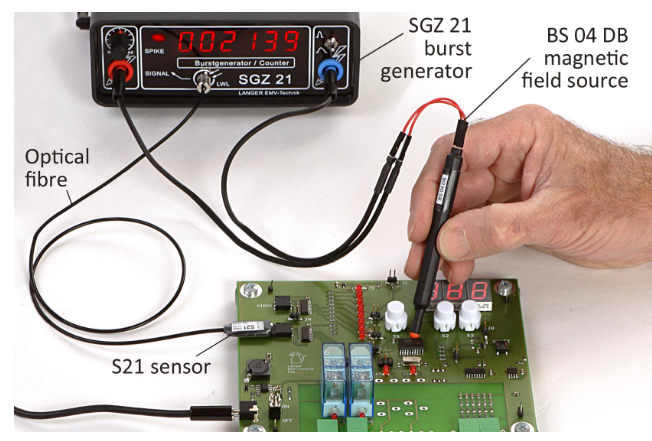

SGZ 21 脈沖群發生器 - 脈沖密度計數器
脈沖參數
上升時間	ca. 2 ns
波尾時間	ca. 10 ns
峰值	ca. 0...1500 V
光學輸入
光纖	2.2 mm
最大頻率	5 MHz
最小脈沖寬度	100 ns
電源電壓	12 V / 200 mA
尺寸 (L x W x H)	(154 x 100 x 62) mm
