Pico Technology(英國比克科技)近日宣布升級其采樣示波器PS 9300系列至30GHz帶寬。

PicoScope 9300是業內領先的模塊化高帶寬采樣示波器，可通過USB或者以太網與PC連接進行高速信號、快沿信號、TDR/TDT等測試。PicoSample 3軟件運行在PC上，實現對PicoScope 9300示波器的控制以及對采集到的信號進行測量、分析等功能。

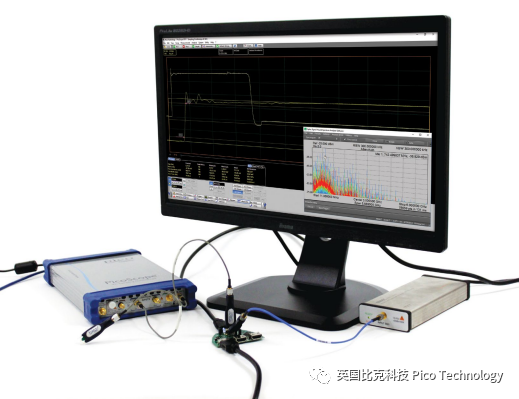

                        圖1 PicoScope 9300系列示波器

     圖2 PicoScope 9300高帶寬采樣示波器+PicoConnect 900高帶寬探頭

PicoScope 9300系列示波器具有如下特點和功能：

● 30 GHz帶寬

● 16 Bit ADC

● 等效采樣：15 TS/s

● 實時采樣率: 1 MS/s

● CDR: 6.3 Mb/s-11.3 Gb/s

● 光輸入帶寬: 9.5 GHz

● 17.5 ps上升時間

● 集成脈沖/時鐘/NRZ/RZ信號源

● 光/電信號的波形、眼圖、抖動、消光比等測試

● TDR脈沖沿：<60ps or <45ps

● 線纜/連接器/PCB走線等的特征阻抗、損耗及延時測試

PicoScope 9300系列示波器主要應用：

●通用信號的波形測試及參數測量

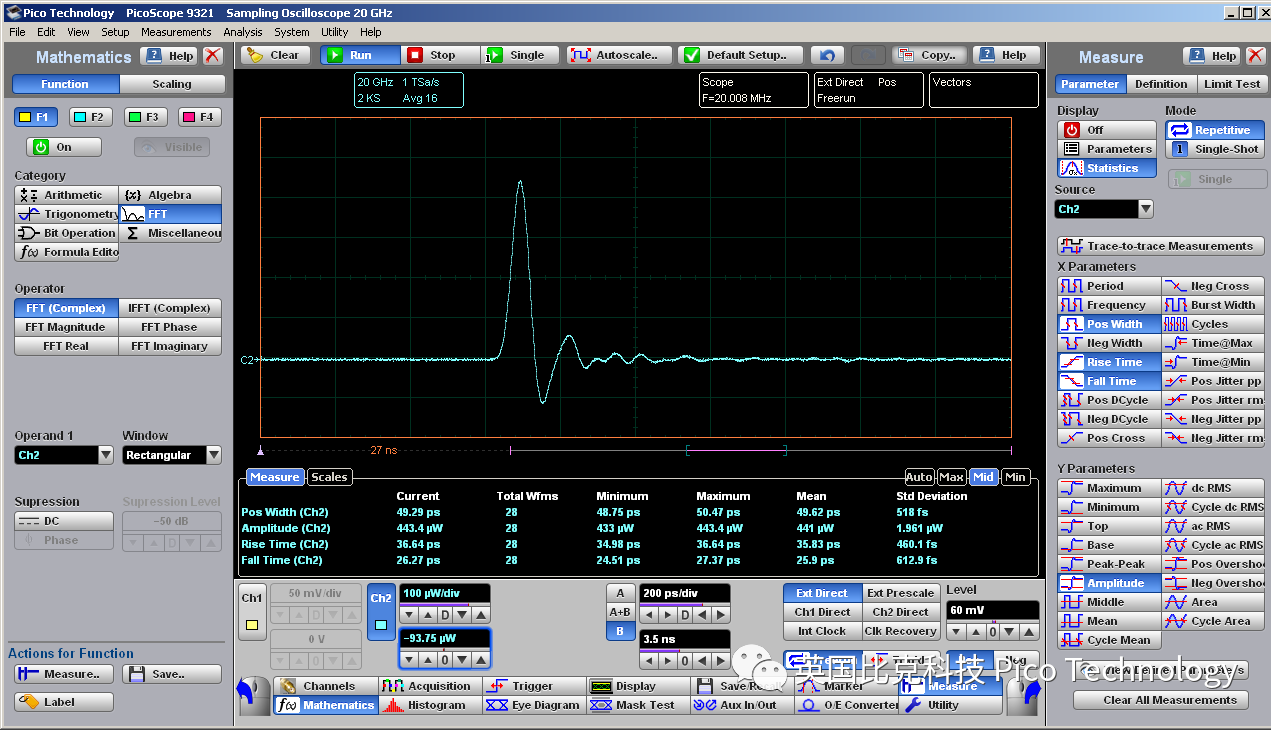

         圖3 PicoScope 9300測試通用信號

●快沿脈沖測量

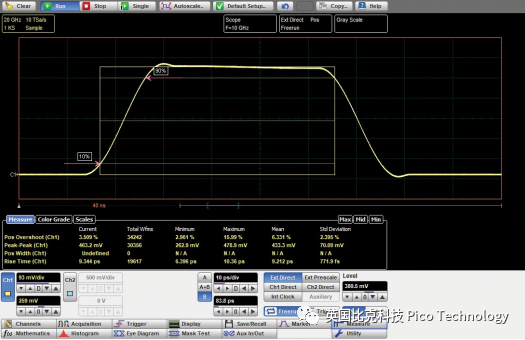

       圖4 PicoScope 9300測試快沿脈沖信號

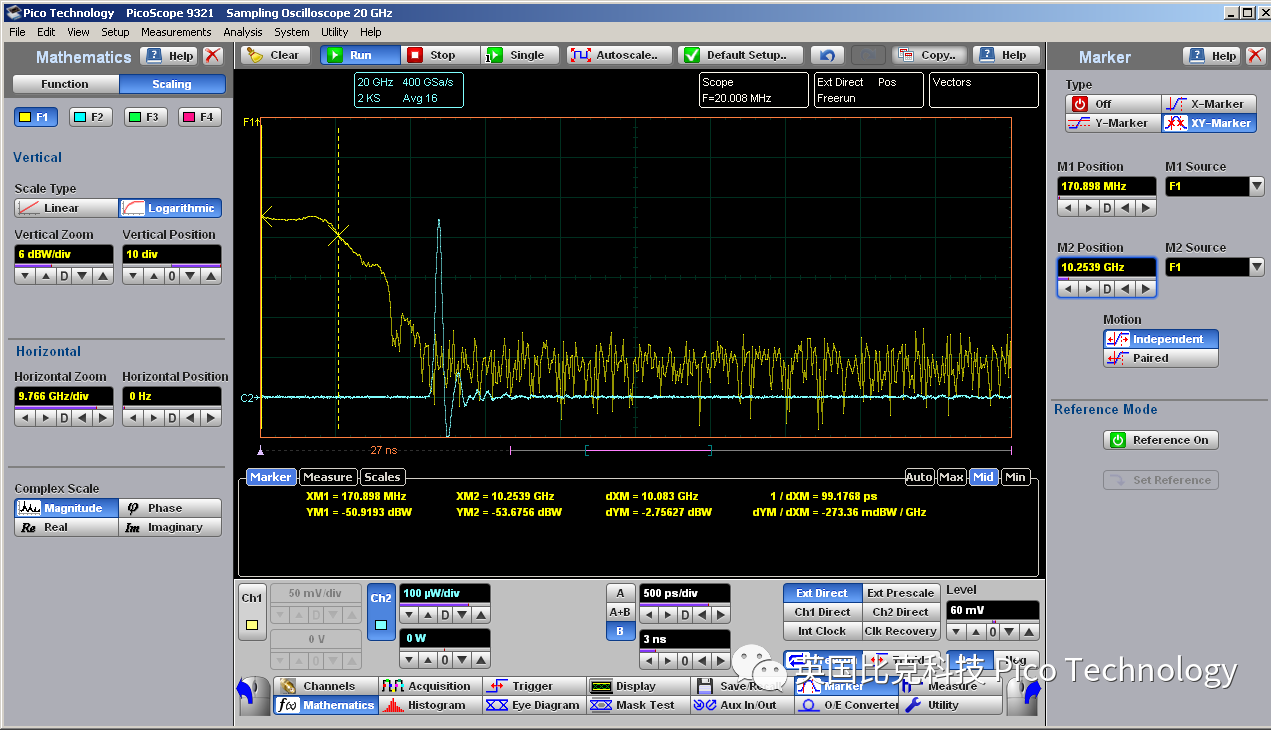

        圖5 PS 9300測試快沿脈沖信號的帶寬

●光、電高速串行信號的眼圖、抖動測試

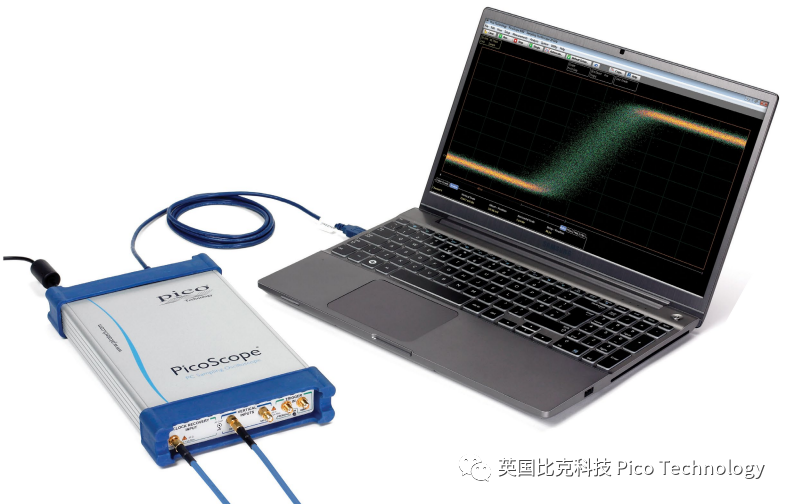

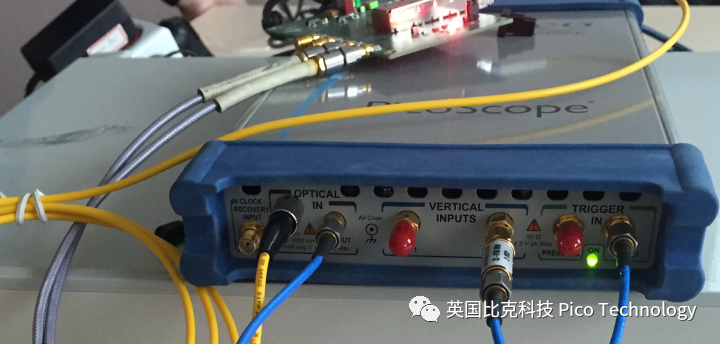

    圖6 PS 9300測試光高速串行信號（10.3125Gbps）連接圖

        圖7 PS 9300測試光高速串行信號（10.3125Gbps）的眼圖、抖動

●TDR/TDT測試

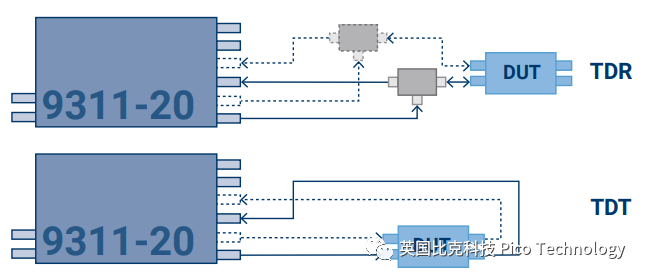

      圖8 PS 9300測試TDR/TDT連接示意圖

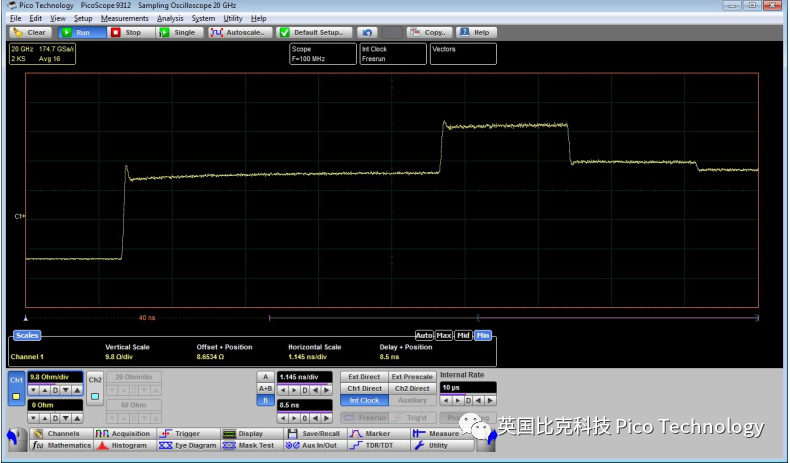

           圖9 PS 9300 TDR測試結果

PicoScope 9300系列示波器型號對比及輸入輸出概覽：

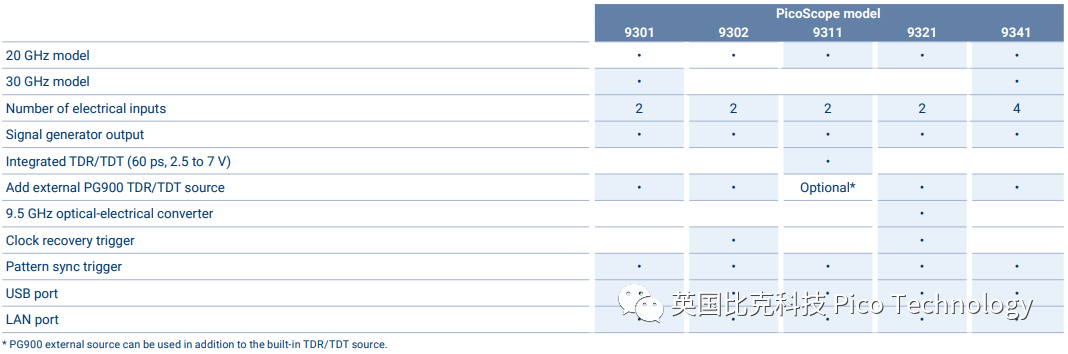

         圖10 PS 9300示波器型號對比

              圖11 PS 9300輸入輸出接口概覽
