電池模擬器是BMS測試系統的核心組成部分，電池模擬器設計有8個功能插槽，每個插槽安裝1塊標準功能板卡。通過安裝不同的功能板卡，電池模擬器可以實現BMS系統中采樣單元、控制單元、電流采樣單元、絕緣監測單元的各種測試要求。

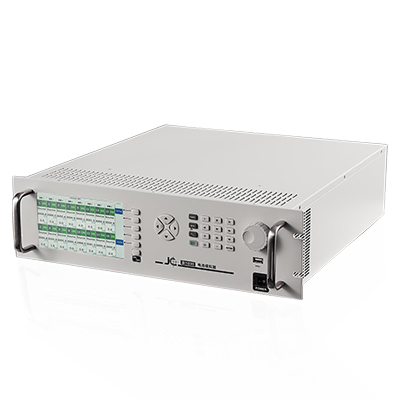

電池模擬器JNBI2010R

概述

電池模擬器是BMS測試系統的核心組成部分，電池模擬器設計有8個功能插槽，每個插槽安裝1塊標準功能板卡。目前已有電芯模擬板卡、電阻矩陣板卡、數字IO板卡、模擬IO板卡、繼電器矩陣板卡、絕緣電阻板卡等。通過安裝不同的功能板卡，電池模擬器可以實現BMS系統中采樣單元、控制單元、電流采樣單元、絕緣監測單元的各種測試要求。

電池模擬器前面板設計有人機交互的界面，用戶可通過顯示界面和按鍵對板卡進行操作，并從顯示界面獲取板卡的當前信息，使用戶在沒有上位機的情況下也可以進行簡單的測試。

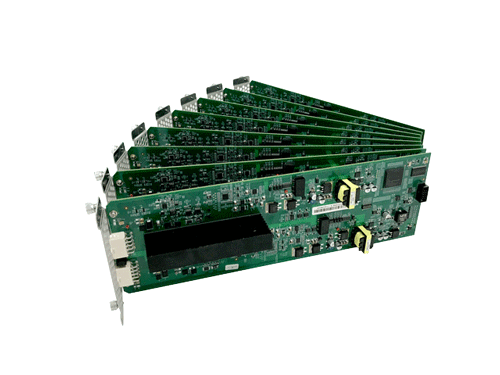

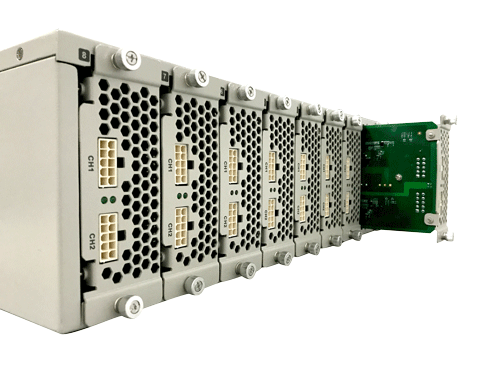

                                   板卡                                                                             模擬器后面板

電池模擬器技術規格

功能板卡介紹

●電芯模擬板卡

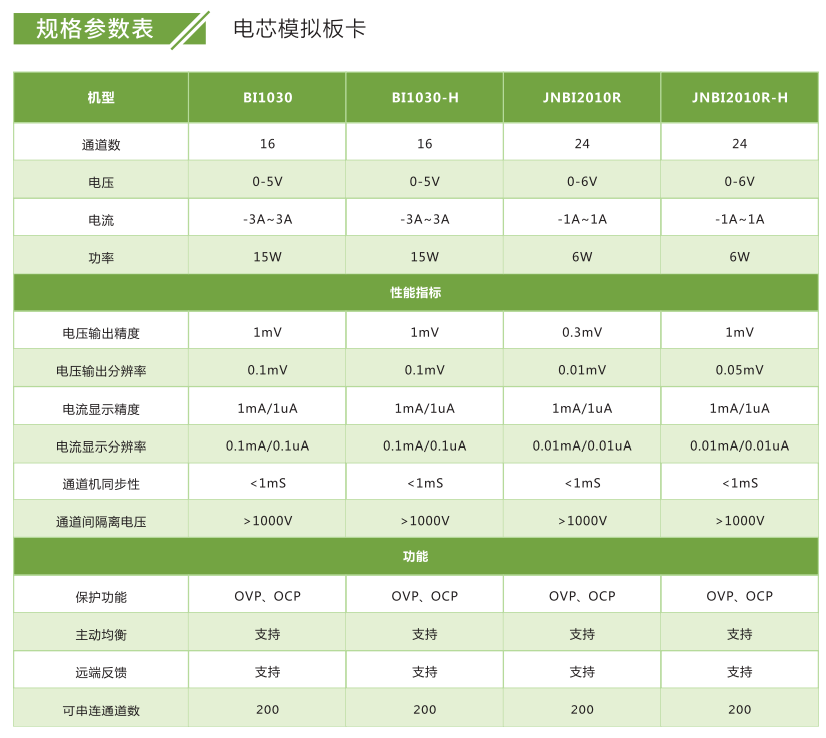

電芯模擬板卡用于模擬單節電芯的電壓、電流等參數。每個電芯模擬板卡有兩個獨立的通道，多個通道之間可以串聯使用，最多可以200通道進行串聯。每個通道具備獨立的電流采樣電路，電流采樣電路具有兩個量程:uA檔量程為0~2mA，可用于靜態電流的測量;mA檔量程為0~3A可用于工作電流和均衡電流的測量。電芯模擬板卡提供主動均衡測試模式，在主動均衡測試模式下，電芯模擬板卡可實現電流雙向流動。

●電阻矩陣板卡

電阻矩陣板卡主要用于模擬BMS中的NTC/PTC溫度采樣電阻，同時也可作為一些信號的上下拉電阻。每個電阻矩陣板卡有8個獨立的通道，電阻模擬范圍1009~10MΩ，最小步進為10Ω。

●繼電器矩陣板卡

繼電器矩陣板卡用于模擬系統中的開關量,也可以用來實現信號通道切換的功能。每一塊繼電器矩陣把卡有32個DPDT繼電器,每個繼電器可獨立控制。繼電器最大切換電流1A,最大切換電壓30VDC/125VAC。

●數字IO板卡

數字IO板卡用于實現數字信號的輸出和采集,包括PWM波形的檢測和輸出。每個數字IO板卡有16個輸入通道和16個輸出通道。信號頻率最高可支持400kHz,信號電壓最大可支持48V,信號電流最大可支持20mA。

●模擬IO板卡

模擬IO板卡用于實現模擬信號的輸岀和采集。每個模擬板卡有16個輸入通道和2個輸出通道。輸入通道采用24位高精度ADC,支持最大10kS/s采樣率。輸出通道分辨率為16位。
