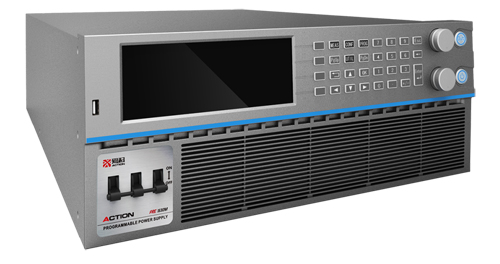

PRE系列雙向可編程交流電源
? 全功率回饋， 真正雙向， 交直流四象限輸出功能；
? 諧波擴展至100次@50Hz/60Hz、 25次@400Hz;
? 輸出電壓可擴展至L-N/450Vac@40Hz-70Hz, 無需增加升壓變壓器；
? 輸出基波頻率提升至5000Hz;
? 高精度 PRE可提供高達±0.025% F.S精度的輸出電壓及±0.025% F.S精度的負載調整率。
PRE的雙向特征不僅是無縫回饋， 它能在并網逆變器、 儲能變流器規范測試中證明設備符合相關標準，
配合其可編程內阻功能， 真正模擬發電機內阻、 特別是中頻（ 400Hz）、 高頻供電（ 1550Hz）時線纜傳輸阻抗對設備的影晌。
1. 輸出模式、相數、頻率：
①交流、直流、交流+直流、直流+交流；②三相、單相；③交流輸出40Hz~70Hz;
2. 輸入接線方式、電壓范圍、頻率：
①AC 三相四線ABC+PE；②三相304V~480V；③47Hz~63Hz
3. 諧波能力，例如：可達100次諧波@50Hz/60Hz, 25次@400Hz
4. 精度可編程能力：
交流電壓精度：±0.025%F.S.
直流電壓精度：±0.1%F.S.
電壓、頻率、上升時間、平頂時間、相位（可編程50步以上）；
5. 外形尺寸：體積做到4U，方便在實驗室移動及運輸（約450 mm*650 mm*200mm）;
6. 輸出頻率范圍：15Hz-5000Hz；
7. 額定輸出容量：15kVA；
8. 響應速度：幅值動態響應時間100us，相位精度0.1°；
9. 過電壓、過電流、過功率及過溫度保護功能；
10. LAN/USB / RS-232控制接口；
11. 魅力指標：內置測試標準，雙向，能量回饋到電網（可無此功能）；

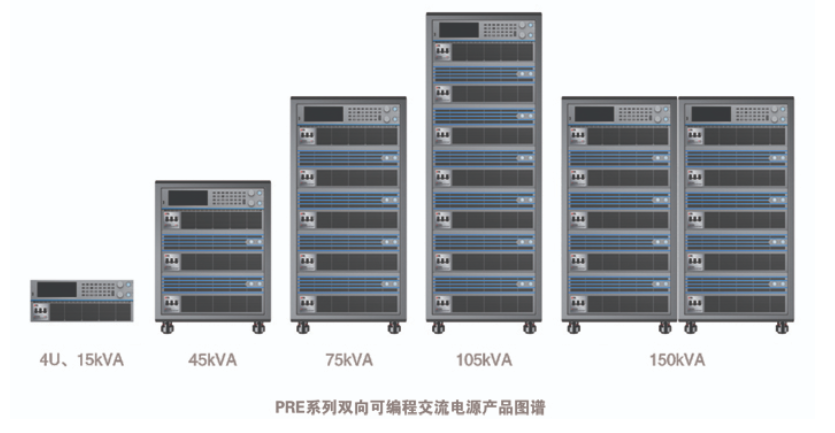

規格型號
| 型號 | 輸出路數 | 額定功率（kVA） | 最大電壓（V_rms） | 三相最大電流（A_rms） | 單相最大電流（A_rms） | 最大電壓（V_DC） | 最大電流（A_DC） | 外型 |
| PRE1510M | 三相 | 6 | 450 | 30 | 90 | 636 | 90 | 4U |
| PRE1515M | 三相 | 7.5 | 450 | 30 | 90 | 636 | 90 | 4U |
| PRE1520M | 三相 | 9 | 450 | 30 | 90 | 636 | 90 | 4U |
| PRE1525M | 三相 | 12 | 450 | 30 | 90 | 636 | 90 | 4U |
| PRE1530M | 三相 | 15 | 450 | 30 | 90 | 636 | 90 | 4U |
| PRE1531 | 三相 | 30 | 450 | 60 | 180 | 636 | 180 | 26U |
| PRE1532 | 三相 | 45 | 450 | 90 | 270 | 636 | 270 | 26U |
| PRE1533 | 三相 | 60 | 450 | 120 | 360 | 636 | 360 | 26U |
| PRE1534 | 三相 | 75 | 450 | 150 | 450 | 636 | 450 | 26U |
| PRE1535 | 三相 | 90 | 450 | 180 | 540 | 636 | 540 | 2x26U |
| PRE1536 | 三相 | 105 | 450 | 210 | 630 | 636 | 630 | 2x26U |
| PRE1537 | 三相 | 120 | 450 | 240 | 720 | 636 | 720 | 2x26U |
| PRE1538 | 三相 | 135 | 450 | 270 | 810 | 636 | 810 | 2x26U |
| PRE1539 | 三相 | 150 | 450 | 300 | 900 | 636 | 900 | 2x26U |
| PRE1531-S | 三相 | 30 | 450 | 60 | 180 | 636 | 180 | 42U |
| PRE1532-S | 三相 | 45 | 450 | 90 | 270 | 636 | 270 | 42U |
| PRE1533-S | 三相 | 60 | 450 | 120 | 360 | 636 | 360 | 42U |
| PRE1534-S | 三相 | 75 | 450 | 150 | 450 | 636 | 450 | 42U |
| PRE1535-S | 三相 | 90 | 450 | 180 | 540 | 636 | 540 | 42U |
| PRE1536-S | 三相 | 105 | 450 | 210 | 630 | 636 | 630 | 42U |
| PRE1537-S | 三相 | 120 | 450 | 240 | 720 | 636 | 720 | 42U |
