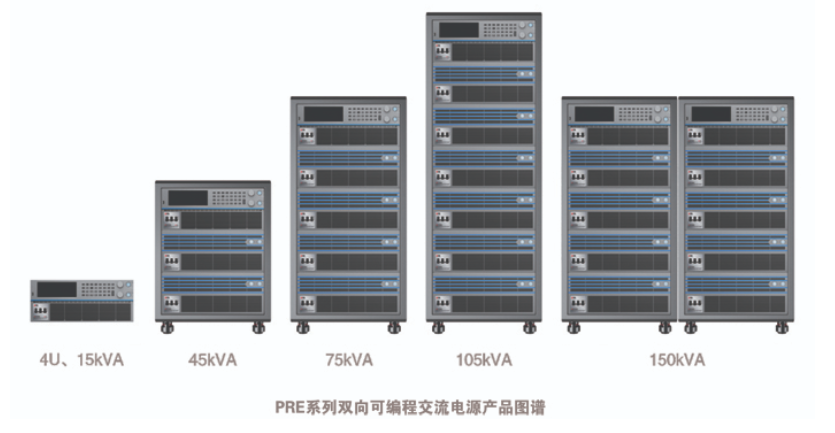

PRE系列回饋型可編程交流源載一體機，同時具備交流電源和交流負載兩種功能。其源載一體的設計理念再次引領新一代交流電源的發展方向。PRE20系列產品配置的矩陣式并聯功能可并聯擴容至200kW，同時滿足了小體積（3U/20kW）與大容量的需求。 PRE系列產品具備四象限工作能力，作為電源可滿足一般電網適應性法規測試需求，作為RLC負載可滿足新能源行業防孤島保護性能測試需求、離網負載需求。無需搭配任何選配件即可實現一機兩用，可回收100%的電流至電網，具有高達91%的回饋效率。

產品特點：

? 全功率回饋， 真正雙向， 交直流四象限輸出功能；

? 諧波擴展至100次@50Hz/60Hz、 25次@400Hz;

? 輸出電壓可擴展至L-N/450Vac@40Hz-70Hz, 無需增加升壓變壓器；

   交流、直流、交流+直流、直流+交流；②三相、單相；③交流輸出40Hz~70Hz;
2. 輸入接線方式、電壓范圍、頻率：
    AC 三相四線ABC+PE；②三相304V~480V；③47Hz~63Hz
3. 諧波能力，例如：可達100次諧波@50Hz/60Hz, 25次@400Hz

4. 精度可編程能力：
    交流電壓精度：±0.025%F.S.
   直流電壓精度：±0.1%F.S.
   電壓、頻率、上升時間、平頂時間、相位（可編程50步以上）；

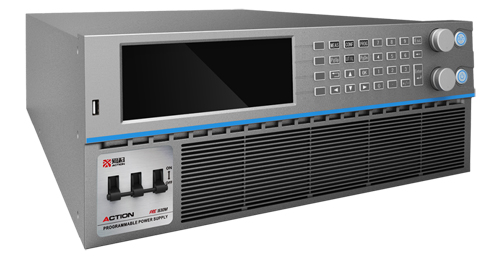

5. 外形尺寸：體積做到4U，方便在實驗室移動及運輸（約450 mm*650 mm*200mm）;
6. 輸出頻率范圍：15Hz-5000Hz；
7. 額定輸出容量：15kVA；
8. 響應速度：幅值動態響應時間100us，相位精度0.1°；
9. 過電壓、過電流、過功率及過溫度保護功能；
10. LAN/USB / RS-232控制接口；
11. 魅力指標：內置測試標準，雙向，能量回饋到電網（可無此功能）；
